[Topic Présentation] Asus P5N-E SLI - Petit apperçu

Matériel informatique
1

:hello: Clu²

Le but de ce topic est de présenter la Carte Mère Asus P5N-E SLI, la carte accueillant les Core 2 Duo et gérant le SLI la moins chère :super:
Elle se trouve aux alentours de 110€ et dispose de multiples fonctions, d’un bios fourni et de bonnes capacités d’overclocking.

http://img413.imageshack.us/img413/6191/cmp5ne0004hj4.jpg

2
  • SpécificationsFormat de carte mère: ATX
    Support du processeur: 775
    FSB processeur supportés : 1333/1066/800/533MHz
    Nombre de processeurs supportés: 1
    Nom courant du chipset: NVIDIA nForce 650i SLI
    Northbridge: NVIDIA nForce 650i SLI
    Southbridge: NVIDIA nForce 430i SLI
    Format de mémoire: 4x DIMM 240 pins
    Norme Mémoire: DDR2 533 - PC2-4200, DDR2 667 - PC2-5300, DDR2 800 - PC2-6400
    Type de mémoire: DDR2-SDRAM
    Dual Channel: oui
    Capacité maximale de ram supportée par port DIMM: 2 Go
    Capacité maximale de ram supportée par la carte mère: 8 Go
    Contrôleur graphique intégré: non
    Connecteur(s) graphique: 2x PCI Express 16x (2x 8x si utilisé en SLI)
    Nombre et Type de slots: 2x PCI 2.2, 1x PCI Express 1x
    Type de multi-GPU: SLI
    Chipset Audio: Realtek ALC883
    Nombre de canaux audio: 6
    Nombre de ports/Contrôleur Ethernet: Marvell 88E1116 - 10/100/1000 Mbps
    Connecteurs Disques: 1x e-SATA 3Gb/s (SATA II), 1x FDD (Disquette), 2x PATA (IDE), 4x Serial ATA 3Gb/s (SATA II)
    Modes RAID supportés: 0, 0+1, 5, JBOD
    Nombre de connecteurs pour ventilateurs: 3
    Connecteur(s) USB2.0 (Max): 8
    Connecteur(s) FireWire 400 (Max): 2
    Longueur: 305 mm
    Largeur: 229 mm
    Connecteurs panneau arrière: 1x e-SATA 3Gb/s (SATA II), 1x FireWire 400 (IEEE1394a) 6 Broches Femelle, 3x Jack 3,5mm Femelle, 1x Port Parallèle, 2x PS/2, 1x RJ45, 1x S/PDIF Coaxiale, 4x USB 2.0
    Connecteurs additionnels: 1x Audio panneau avant, 1x CD audio in, 1x Chassis intrusion, 1x Connecteur COM (Serie), 1x FireWire 400 (IEEE1394a), 1x S/PDIF, 2x USB 2.0
    Fontionalités d’Overclocking avancées: oui

Bizarre, chez les vendeurs le southbridge indiqué est le 650i SLI mais sur ma carte il y a un 430i :neutre:
http://img127.imageshack.us/img127/609/cmp5ne0003lj8.th.jpg

3

http://img441.imageshack.us/img441/3171/cmboitep5ne0003ay7.th.jpg
http://img164.imageshack.us/img164/4082/cmboitep5ne0008wo8.th.jpg

Bundle :

  • Une carte mère Asus P5N-E SLI (heureusement :ane: )
  • 2 cables S-ATA
  • 1 nappe IDE
  • 1 nappe Floppy
  • 1 adaptateur Molex>S-ATAx2
  • Asus Q-Connector
  • Bios Vista BetaLe bundle n’est pas bien fourni mais cette carte est avant tout faite pour économoiser vorte argent :wink:

Le montage est aisé, tout est placé intelligemment, aucun port S-ATA bloquée même par un SLI de 8800GTX, les connecteurs de ventilos aussi, bref j’en suis très content :super:

Une fois dans le boitier (de près et sans la CG ni la RAM) :
http://img265.imageshack.us/img265/2937/cmp5ne0001vv8.th.jpg

4

Voilà, un bios assez fourni qui permet un bon O/C :super:

5

http://resources.vr-zone.com/Shamino/asus650/9.gif
C’est nettement mieux sous 3D Mark 05 :super:

http://resources.vr-zone.com/Shamino/asus650/13.gif
Test processeur SiSoftware Sandra : pas très à l’aise niveau proc :confused:

http://resources.vr-zone.com/Shamino/asus650/15.gif
Par contre la bande passante mémoire :love:
Confirmé par un autre test :

http://www.techspot.com/articles-info/43/bench/Memory_01.png[/img]

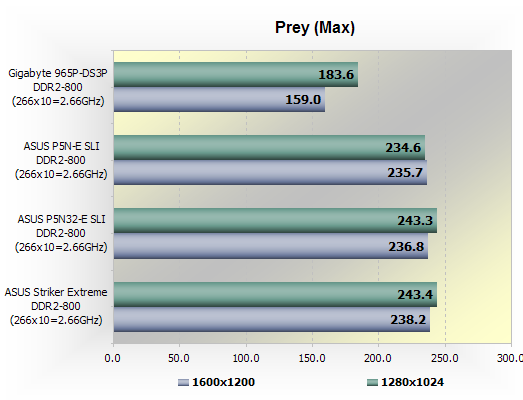

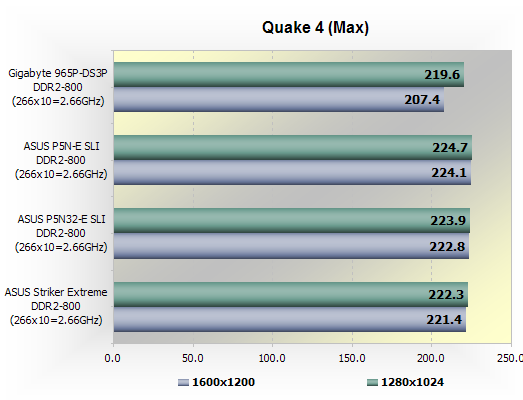

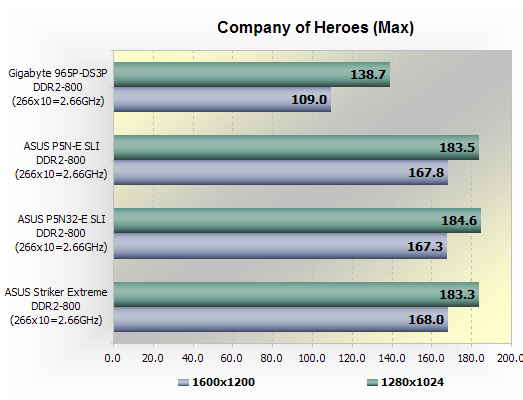

On ne peut qu’admirer les perfs du nForce 6 par rapport au P965, et on voit que le 650i SLI égale voir surpasse le 680i :super: (sauf sous Prey).

6

O/C à venir :super:

7

-> Les Bios

Versions (ordre décroissant) :

8

Je vous fais ça dans l’aprèm’, le Bios sera donné mercredi, et l’O/C d’ici au week-end prochain :ane:

9

Bonne chances :super:

10

Je me réjouis de lire ce topic :smiley: .

11

c’est bien ca, il fournisse un bios :ane:

12

Chouette topic… Quand il sera rempli :ane:

Bonne initiative :super:

13

Merci à tous, je m’y met maintenant :miam:
par contre les photos du bios et de la CM seront mis en ligne mercredi car je récupère mon APN mardi, mais j’ai encore une photo du mnotage.
Et puis l’O/C et les benchs le week-end prochain :jap:

14

Bah finalement j’ai retrouvé mes photos du bios :whistle:

15

Tu peux régler la fréquence de la RAM manuellement dans le bios ou tu es obligé de garder les ratio imposé par le réglage du ratio?
La désynchro fait de cette mobo la meilleure en o/c sur s775 :miam: [:faim]
Excellent topic :super:

16

simpas le topic :super:

17

Pour ce qui est déjà en place c’est très bien, bravo :super:

18

jolie mobo :super:
la mobo possede une desynchro vers le bas pour la Ram ?

19

Je regarde tout ça !
Bon c’est quasiment finit manque plus que l’O/C et deux / trois corrections :wink:

EDIT : tu peux régler manuellement :super:
Et la désynchro vers le bas … non, c’est pas prévu d’avoir de la PC 4200 :paf:
Enfin j’ai pas vu en tout cas.

20

Super ton topic :super: et vivement le week end prochain car je suis possesseur de cette carte et je suis impatient de pouvoir me lancer dans l’overclocking :bounce:
