[pentium-M] question general et o/c

Pentium M : Question général et overclocking

[]News relative
[
]Présentation du Pentium M et de la gamme
[]Présentation des cartes mères compatibles
[
]Overclocking : tutorial

News relative

[*]Le 10/03/2004
Photo du ct-479 monté :

http://www.matbe.com/images/biblio/cebit_2005/000000004236.jpg

Il y’a juste la photo, c’est tout, mais ca montre déja que monter un w/b style 1ahv2 est tout a fait possible. (Source: matbe.com)

[*]Le 03/03/2004
ASUS annonce le messie : le CT-479

C’est en fait un adaptateur socket 478 vers le socket 479.
Il devrait rendre compatible une partie des cartes méres de la gamme asus en socket 478 avec le pentium M (exception faite des low voltage) et le celeron M.
La liste des carte méres compatible sera bientot annoncé.

L’adaptateur sera livré avec un petit radiateur surmonté d’un ventilateur de 70mmm tournant a 3000rpm et annoncé a 30db.
Pour ce qui est du prix, il devrait être de quelques dizaines d’euros.

Présentation du Pentium M et de la gamme

[*]Le pentium M: qu’est ce que c’est?

Le Pentium M est en fait un dérivé de l’architecture P6 introduite en 1995 avec les Pentium PRO à 150mhz ( :ouch: et oui, ca date)

Depuis le Pentium pro, l’architecture p6 a bien changé, on est tout d’abord passé au Pentium II sur slot1 (premier processeur P6 destiné au grand publique) ensuite est venus le Pentium !!! lui aussi sur slot1, puis est arrivé les socket 370, tout d’abord destiné au celeron, le pentium !!! y viendra lui aussi. Le P!!! sera finalement stoppé, son dernier représentant sera le P!!! tualatin a 1400mhz, il sera remplacer par le Pentium IV introduit avec son core willamete sur socket 423, ce sera le début de l’architecture netburst.

Mais contrairement a ce que l’on pourrais croire, l’architecture P6 n’a pas dit son dernier mot, et elle reviendra sur le devant de la scène avec le Pentium M premier du nom, j’ai nommé le banias (FSB 100, 1mo de L2), et ensuite plus récemment, le dothan (fsb100/133, 2mo de L2). Le Pentium m n’est donc ni plus ni moins qu’un p!!! amélioré, qui a reprit le bus du PIV (quad pumped 4*100mhz), et qui a vu son pipeline être légèrement rallongé par rapport au 10 étages du p!!!, cela pour permettre une monté en fréquence plus rapide, viens ensuite diverse optimisation pour permettre de compenser la chute de perf du a l’augmentation de la longueur du pipeline.

[#ff0000]
[*]Description de la gamme :[/#ff0000]

Comme on l’a vu plus haut, il existe plusieurs version du Pentium M, le banias et son 1mo de L2 gravé en 0.13µ, et le dothan et ses 2mo de L2 gravé en 0.09µ, dothan qui est lui aussi décliné en 2 version, l’une avec FSB 100, et l’autre avec FSB 133.
A l’heure actuel, on ne trouve presque plus que des dothans, il faut dire qu’il est plus performant que le banias, et qu’en plus il dégage moins de chaleur (21w contre 24), de plus il atteint de plus haute fréquence.

La gamme dothan est constitué pour le moment de 11 processeurs :

-Pentium M 770 : 2.13 GHz, FSB533
-Pentium M 765 : 2.10 GHz, FSB400
-Pentium M 760 : 2.00 GHz, FSB533
-Pentium M 755 : 2.00 GHz, FSB400
-Pentium M 750 : 1.86 GHz, FSB533
-Pentium M 745 : 1.80 GHz, FSB400
-Pentium M 740 : 1.73 GHz, FSB533
-Pentium M 735 : 1.70 GHz, FSB400
-Pentium M 730 : 1.60 GHz, FSB533
-Pentium M 725 : 1.60 GHz, FSB400
-Pentium M 715 : 1.50 GHz, FSB400

Présentation des cartes mères compatibles

Pour l’instant les cartes méres desktop compatible avec le pentium M ne sont pas legion, voici tout de même les trois modéle actuellement existant :
[#ff0000]
La DFI 855gme-mgf :[/#ff0000]

http://lanabig.net/erhon/dfi+dothan/P2110012.JPG

Format Micro ATX
Type de support Socket 479
Southbridge Intel 6300ESB
Nom courant du chipset Intel 855GME
Nombre de slots mémoire 2
Contrôleur graphique intégré oui
Connecteur graphique AGP 4x
Nombre de ports Ultra DMA 2
Nombre de ports Serial ATA 2
Nombre de Slots PCI 3
Nombre de Slots PCI-X 1
Nombre de ports USB 4
Firewire oui
Connecteurs pour ventilateurs 3
Contrôleur sonore AC97 6 canaux
Contrôleur Ethernet Gigabit

[#ff0000]
La AOpen i855GMEm-FLS :[/#ff0000]

http://images.ldlc.com/photosldlc/00/00/41/88/LD0000418820_2.jpg

Format Micro ATX
Type de support Socket 479
Southbridge Intel 82801DBM
Nom courant du chipset Intel 855GME
Nombre de slots mémoire 2
Contrôleur graphique intégré oui
Connecteur graphique AGP 4x
Nombre de ports Ultra DMA 2
Nombre de ports Serial ATA 2
Nombre de Slots PCI 3
Nombre de ports USB 4
Ports USB additionnels 2
Firewire oui
Connecteurs pour ventilateurs 3
Contrôleur sonore AC97 6 canaux
Contrôleur Ethernet Gigabit

[#ff0000]
La Soltek SL-855GEI-FDGR :[/#ff0000]

http://81.169.156.245/soltek.de/soltek/image/mb_image/855GEI-FDGR.jpg

Format Micro ATX
Type de support Socket 479
Southbridge Intel ICH4
Nom courant du chipset Intel 855GME
Nombre de slots mémoire 2
Contrôleur graphique intégré oui
Connecteur graphique AGP 4x
Nombre de ports Ultra DMA 2
Nombre de ports Serial ATA 2
Nombre de Slots PCI 3
Nombre de ports USB 4
Ports USB additionnels 2
Firewire oui
Connecteurs pour ventilateurs 3
Contrôleur sonore AC97 8 canaux
Contrôleur Ethernet Gigabit

[*]Les cartes a venir :

[#ff0000]
La Aopen i915GMm-HFS :[/#ff0000]

http://www.matbe.com/images/biblio/mb/000000002306.jpg
http://www.matbe.com/images/biblio/mb/000000002308.jpg

Cette carte est basé sur le chipset i915gm, le même qui est present dans la plateforme sonoma, ainsi que sur le southbridge ICH6m.
elle intégre un port pci-e 16x, 2 slots DDR, 2 slots DDR2, 4 ports Sata 2, 1 port ata100, et du firewire.

[#ff0000]

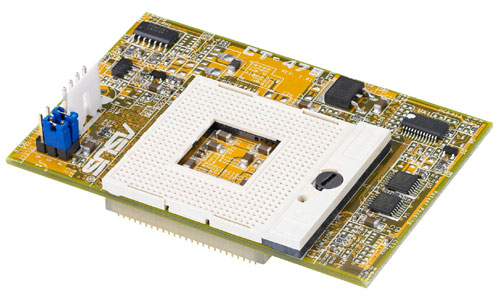

Le messie: L’asus CT-479[/#ff0000]

Voila peut être enfin le messie, un adaptateur socket 478>socket 479 :

Il est annoncé par asus, et sera (d’après asus) uniquement compatible avec les cartes mères de sa gamme.
Le prix sera vraisemblablement assez faible.

Overclocking : tutorial & BDD

C’est la que commence la partie qui nous intéresse le plus, j’ai nommé : Comment o/c la bête.
Alors en fait, ça demeure relativement simple et basique (contrairement a l’athlon 64 qui peu devenir un véritable casse tête chinois).
Il faut savoir que sur les Pentium-M, les coefficients multiplicateurs sont libres en descente (comme sur A64).
Contrairement aux a64 ou p4, le P-m a l’air d’avoir une limite en fsb qui n’est pas du uniquement a la carte mère, par exemple, un dothan fsb 100 trouve ça limite en fsb (stable) aux alentours entre 170/180, alors que une dothan fsb 133 aura aparement une limite situé aux alentours de 195/200, cela reste a confirmer, et pour cela il faudra attendre plus d’o/c de dothan fsb 133. En pratique, cela n’est pas gênant pour atteindre de grande fréquence, vu que certes les dothan fsb 100 montent moins en fsb, mais ils ont de plus grand coeff de disponible, ce qui leur permet de monter aussi haut, voir peut être plus suivant le modèle.

[*]Exemple:

P-m 725: 1600mhz (16100)
P-m 730: 1600mhz (12
133)

Avec une limite de 170mhz pour le premier, il peut quand même espérer atteindre les 2720mhz, alors que le second, avec une limite a 200, peut seulement espérer 2400mhz. Ce petit exemple montre à quel point le choix du processeur est important. Maintenant reste à voir si la nouvelle aopen avec I915gm, ou encore l’adaptateur asus ct-479, permettront de casser la limite des 195/200 sur le dothan fsb 133.

Pour ce qui est de la monté en fréquence, je conseil la marche a suivre suivante :

-Garder le coeff maximum, et chercher la fréquence max du proc en montant le FSB.
-Une fois cette fréquence obtenue, chercher le FSB maximum, pour ce faire, réduisait le coefficient, et garder le ration 1/1 pour la fréquence mémoire.
-Une fois ce FSB maximum obtenue, il vas falloir jouer sur ce dernier, ainsi que sur le ratio mémoire, histoire d’obtenir au final le meilleur compromis fréquence processeur/fréquence mémoire, cela en utilisant les ratios supérieurs tel que 4/3 ou encore 5/3.

[*]Exemple:
Un P-m 725 peut par exemple utiliser un fsb de 150 ce qui lui permet d’avoir une fréquence de 2400mhz, et avec le ratio 4/3, la fréquence mémoire sera de 200mhz, ce qui donne au final un meilleur compromis que 2450mhz avec un fsb de 153 et un ratio 1/1 qui donne du coup une fréquence mémoire de seulement 153mhz.
Bien sur cela dépend de votre ram, et du vdimm que vous pouvez lui mettre, conclusion, c’est a chacun de faire ses tests.

Le mod Vcore sur Pentium M :

Par défaut, le voltage d’un P-m est généralement de 1.34v, ce qui est déjà suffisant pour atteindre généralement une fréquence comprise entre 2100 et 2400mhz suivant le modèle, mais pour ce qui en veulent toujours plus, il existe un mod Vcore que l’on peu qualifié d’universel, car il ne concerne pas la carte mère, mais juste les pins du processeur.
L’utilité de ce mod ce justifie par le fait qu’a ce jour, aucune carte mère ne permet la moindre modification du Vcore (sauf évidement en descente).

Le voltage du P-m est sélectionné a l’aide de 6 pins (0/1/2/3/4/5) avec chacune 2 états possible (0 ou 1) ce qui donne le tableau de combinaison suivante :

http://www.forumdeluxx.de/gallery/data/500/984VidMod.JPG

On peu donc jouer sur le Vcore du processeur en forçant l’état de ces pins à 0 en les reliant à la masse, ou en les isolant (avec du vernis ou avec un bout de gaine de fil électrique très fin).
La méthode la plus simple a mes yeux (et surtout la plus facilement réversible) consiste a relier ces pins à la masse, pour cela on utilise un fil électrique très fin que l’on introduit dans deux trous du socket, un correspondant a la pin du proc, et l’autre a la masse :

http://www.forumdeluxx.de/gallery/data/500/984bridge.JPG

Le pin-mod le plus souvent utilisé (celui que j’ai utilisé aussi), consiste a relier la pin VID4 a une pin VSS :

http://www.forumdeluxx.de/gallery/data/500/984P4M_Pinout.JPG

En faisant cela, vous influé directement sur toute les combinaisons de vcore ou la pin vid4 ce trouve a l’état 1, ce qui donne un voltage par défaut de 1.596 au lieu de 1.34, et tout les voltages inférieurs qui vous sont accessible, et qui sont compris entre 1.212 et 1.340 s’en trouve affecté, un simple coup d’oeil sur le tableau des combinaisons vous permettra de faire les conversions.

Il est possible d’utiliser d’autre combinaison, c’elle qui peut être intéressante consiste a shunter la broche VID5, un petit coup d’oeil sur le tableau vous permet de vous rendre compte du résultat, le Vcore par defaut n’est pas touché, et reste donc de 1.34v les seul valeurs affectées par ce mod sont celles comprises entre 0.7v et 1.196, pour toutes les valeurs comprises dans cette plage de tension, vous aurez la valeurs juste en face dans la colonne de gauche, ce qui permet un réglage allant de 1.212 à 1.708 (/!\ Je n’ai pas tester cette combinaison, logiquement cela doit marcher, mais je n’en sait rien /!\ )

Voila, je pense que maintenant vous avez toutes les cartes en mains pour l’o/c de votre P-m :stuck_out_tongue:

PS: base de donné a venir, dés qu’il y aura suffisamment d’o/c (c’est a dire au moins 2 :D)

PS2 : Je ne peut être en aucun cas tenus responsable des dommages que peu subir votre matériel suite au conseil donné ci dessus.

elle coute cher ta passion :d
pas assez riche moi :’(
moi etudiant (si on appele les lycens etudiant ^^)
encore chez maman alors ^^
sinon belle o/c
jve le meme :love:

quelques nouveaux screens :

mon max avec ti4200 a 316/610 :

http://lanabig.net/erhon/dfi+dothan/15290.JPG

mon max a cpumark :

http://lanabig.net/erhon/dfi+dothan/330mark.JPG

et mon max screen :

http://lanabig.net/erhon/dfi+dothan/2750-1711.JPG

le duron 1600 le bats peut être ds des bench à 2754.8

qu’est ce que tu racontes comme connerie? :pt1cable:

un duron 1600 et un dothan 1600, ce n’est pas vraiment la même categorie niveau performance :smiley:

PM par P4-M :slight_smile:
Spa du tout la même archi … :slight_smile:

:ouch: :ouch: :ouch: :ouch:

sinon y a l’a64 moin chère :slight_smile:

C’est pas le but [:kangol]

l A64 c est pas du tout pareil …

:love:

alors là! tu m’éclate mortel à 3D Mark 2001! =)

les constructeurs ont prévus de faire evoluer les PM sur desktop ou pas ?
ou c’est juste un essai de DFI ??? :??:
car si ca arrive un jour…ca peut faire mal :smiley:

pas d’evolution desktop pour le mp pour l’instant :frowning:
y’a juste 3 fabricants qui propose des cartes mére micro atx trés cher pour p-m :frowning:
y’a dfi bien sur, soltek aussi, et aopen, les trois propose une mobo a base de i855, est aopen devrait bientot rendre dispo dans nos contré ca nouvelle mobo a base de i915gm (le chipset du sonoma, avec dual channel, pci-e, …)

vive amd! =)
