Chapitre 1: Plantage de décor:

:stuck_out_tongue: Bonjour a tous et bienvenu sur notre topic du Project Arcade Cabinet.

Tout d’abord une petite présentation de nous même (le premier qui dit qu’il s’en fout il sort :stuck_out_tongue: ) et biensur du projet.
Donc on s’appelle Dams et Ben (c’est des diminutif pour respecter un anonymat des plus total malin hein?) on est de la région de Roanne(42) on a 25 et 26ans on est beau et moi célibataire donc téléphonne par mp a ttes les fans sans aucun problème.

Attention nous vous rappelons que le ridicule ne tue pas… et heureusement sinon on pourrait pas continuer ce topics :stuck_out_tongue:

Pourquoi ce topic? Pace qu’il y’a qqs temps Dams fût pris d’une subite envie de meubler ses longues soirées d’hiver en jouant a des jeux d’arcade d’une autre époque le tout sous le systeme MAME, qu’est ce que MAME? Tout simplement le plus repandu des système d’émulation de jeux d’arcade bien connu des Hardgamers de ce type de jeux partout dans le monde. Ahhhh les bonnes soirées fritage sous Street Fighter, et les cataclysmes intersidéraux provoqués par la fabuleuse suite des Metal Slug & Co… Mais pas besoin de deballer notre vie pour si peu me direz vous? Certes MAME est jouable sur un PC a 3Mhz et demi, avec un clavier en mousse et un écran 5", mais c’est un tout autre plaisir que de jouer sur une vraie borne d’Arcade, d’où la naissance de ce projet: The Project Arcade Cabinet réunis l’émulation et le plaisir du gameplay a l’ancienne.

Voici donc notre folle epopée ici en exclus sur Clubic, pour vous faire partager ce projet de sa conception, a la réalisation,en passant par les agréables surprises et autres décéptions (oui j’vous la joue un peu dramatique, mais autant vous faire lire quelque chose d’un peu stylé dans ce monde de topics génération SMS)

Le début du topic est en fait le rapport de ce qui a été fait depuis environ 1 mois et deja posté sur un forum privé.

Chapitre 2: Cahier des charges et idées en tout genre

Dams a dit (le 30 sept 2004):

Bon ça y est je me lance dans la construction d’un borne d’arcade…
Comme ce qu’on trouvé dans les bars quand on était petit :D…
Par contre moi je vais me servir d’une xbox, d’une télé et d’un xarcade 2 players …

Le Xarcade étant une manette de jeu arcade qui reproduit exactement les sensations recherchées dans l’arcade…

Lien du constructeur Ici

http://www.x-arcade.com/graphics/newimages/twoplayer1.jpg

Pour l’avoir déjà à la maison ça déboite grave…

Pour comprendre ce ke je vais faire plus en détails voilà un aperçu d’un projet déjà réalisé Mod borne d’arcade de FAAP
Au passage félicitation a Faap son mod arcade est superbement réalisé dans les règles de l’art, et ca… on apprecie.

Prochaine étape achat du bois à casto… puis découpe…
Faut aussi que je mette correctement de bonnes roms pour le FBA - XXX de la Xbox…

à suivre …

Dams a dit (le 12 oct 2004):

Bon… ptites News…:wink:

J’ai achété le bois… depuis 2 semaines.
Il ne m’a pas couté trés cher vu que le mec à oublié de m’en compter les 2/3 à la découpe :D… merci Casto.

Ensuite, j’ai commencé à tracer les lignes sur une face selon le plan … et résultat … ma télé ne rentre pas dedans… 1Cm peut changer une vie de borne d’arcade :frowning:

Donc hier jai revu le tracé avec 5cm de mieu et la j’ai l’impression que c bon… donc aprés j’ai fais un pti test de découpe avec une scie sauteuse et me sui rendu compte que de couper droit et bein c’est pas du tout cuit.

Donc je vais chercher un moyen de couper au mieu … je vais aller voir le Beny (c’est moi le Beny !!! :stuck_out_tongue: ) qui a une scie circulaire.

Sinon si vraiment ca va pas j’irai voir mon voisin qui découpe le bois trop bien …

Voilà ++

Dams a dit (le 22 oct 2004):

Bon ce week je vais voir mon voisin avec les planches aprés on verra ce qu’il en fera … (j’espere pas du ptit bois pour le cheminée.

Je vous tiens au courant aprés avec quelques tofs des découpes 8)…

En attendant j’ai recup 2/3 jeux d’arcade pour la Bobox …
(Shoot Them Up, baston etc etc y’en aura pour tous les gouts)

Chapitre 3: Réalisation:

Dams a dit (le 29 oct 2004):

Ca y est !!!

Planches découpées … Tofs à l’appui :slight_smile:

Alors voilà ce que donnait les planches avec les tracés… (recalculés en fonction de ma télé :stuck_out_tongue: )

http://mysign.free.fr/arcade/IMG_2325.jpg

http://mysign.free.fr/arcade/IMG_2324.jpg

Voilà ce que donnait mon test de découpe à la scie sauteuse … :o:o:o

http://mysign.free.fr/arcade/IMG_2323.jpg

Pas génial hein !!!

Donc découpe aprés le passage du voisin hier … 8)

http://mysign.free.fr/arcade/IMG_2328.jpg

http://mysign.free.fr/arcade/IMG_2330.jpg

Ca rox !!! :smiley:
On peut voir le ptit décroché pour encastré le X-Arcade… :stuck_out_tongue:
Ca donne déjà une idée de la tronche qu’elle va avoir…:slight_smile:
Bon bein maintenant go for the MONTAGE !!! :wink:

2

[b]Vendredi 05 Novembre 1h15

Dabeny Note’s:[/b]

Bon j’viens de rentrer de la banlieue de Pouilly les Nonains, ou Dams et moi meme avons continué ce beau projet.

Le programme de la soirée: ponçage, traçage, perçage et théories de découpes en tous genres.
On a donc poncé a l’ancienne avec nos ptites mains potelées, tous les bords des 2 grands cotés de la borne pour enlever tous les ptits defauts de la coupe, ensuite ponçage intégral des arretes pour un rendu plus agréable.

Deuxième phase, aprés avoir choisi les tasseaux sur lesquels la structure vient se fixer, on a tracé tout le tour nos traits pour le percage des cotés, puis aprés plusieurs essais le perçage proprement dis avec un morceau de medium dessous pour eviter l’eclatage en fin de percage :wink: ué ué c’est technique hein?! 8)

Aprés une ptite pause clope rapidos on decide de positionner le fond et le toit de la borne…

Et la… C’EST LE DRAME !!! On se rend compte qu’on a un mechant angle façon Mission Impossible a la jonction le pire truc a faire qd on a le matos de base comme nous allez j’vous illustre ca j’go sous toshop… (afk)

Hop Hop il s’est passé 2 sauts de ligne pour vous et environ 3 minutes sous toshop pour moi et donc voila le soucis:
http://mysign.free.fr/arcade/drame.jpg

Vous l’aurez surement compris pour ajuster ces 2 angles au mieux, il faut faire une pure decoupe d’angle dans la tranche des plaques… en gros c’est la lose, mais Dams a experimenté une technique de taille a la scie façon Barbare IK (amateurs de Diablo2 bonjour) sur une chute et ca peut le faire, c’est donc le taf de demain soir (enfin ce soir quoi)
Perso j’ai ramené des devoirs a la maison: decoupage des tasseaux dans des chutes de medium.

Voili Voilou, dams devrait vous mettre qqs illustrations de tt ceci dés demain, et rdv demain soir pour continuer.

Wait & See.

Dams et Ben sont a la menuiserie ce que Mario & Luigi sont a la plomberie, qu’on se le dise 8)

[b]Vendredi 05 Novembre 13h45

Dabeny Note’s:[/b]

Dabeny a dit 12h plus tôt: [quote=""]
Perso j’ai ramené des devoirs a la maison: decoupage des tasseaux dans des chutes de medium.
[/quote]

et comme dabeny est motivé dabeny l’a fait :smiley:

Donc aprés un ptit café avec 1 sucre et demi comme tjs, j’me lance dans ma mission de découpe des tasseaux, et comme qqs images vallent mieux que des mots voici mon dur labeur illustré:
(les fotos puent tjs autant, APN en mousse oblige mais bon…)

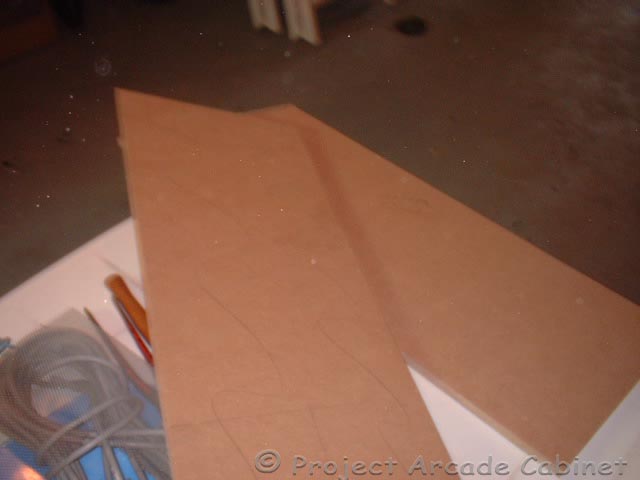

On commence par une vue des matériaux bruts:

http://mysign.free.fr/arcade/materiaux001.jpg

http://mysign.free.fr/arcade/materiaux002.jpg
Donc comme vous le voyez il sagit des chutes de la coupe de la structure, en medium de 16mm.

Voila ensuite la bete: une scie circulaire réalisation maison, par le paternel (plutot adroit de ses mains le pere hein?? :smiley: )

http://mysign.free.fr/arcade/outil001.jpg

Vue rapprochée de la bête (attention aux doigts !!! a ne pas mettre entre toutes les mains)

http://mysign.free.fr/arcade/outil002.jpg

Vue rapprochée avec le système de guidage réglable par coulissement avec 2 reglets aux extrémités pour etre le plus precis possible:

http://mysign.free.fr/arcade/outil003.jpg

Le fameux réglage:

http://mysign.free.fr/arcade/outil004.jpg

Et voila le résultat aprés seulement 10min :wink: :

http://mysign.free.fr/arcade/result001.jpg

http://mysign.free.fr/arcade/result003.jpg

Normallement y’a de quoi faire le tour puisqu’on va tailler 2 ou 3 tasseaux dans chaque morceaux selon les besoins.

Voilou c’est tout pour le moment, Ce soir on continue jusque tard dans la nuit, l’objectif du jour, monter les cotés le fond et le toit :smiley:
Autrement dit on sera joignable jusque trés tard mdr

Dams et Ben sont a la menuiserie ce que Mario & Luigi sont a la plomberie, qu’on se le dise 8)

Dams a dit (le 5 nov 2004):

GG mon pti Da-Luigi :stuck_out_tongue: Trés zoli travail :jap:

On va pouvoir gazer ce soir :stuck_out_tongue:

Bon rdv Casto ce soir pour faire 2-3 emplettes, genre un max de vis , de la colle (on ne sais jamais sa peut toujours servir) , des petites roulettes ki vont bien avec blocage 8) et 2 charniéres de porte de placard…

Va y avoir du sport ce soir :smiley:

PS : Ce soir va y avoir de la photo ds l’air…:wink:

MarioDams et DaLuigi bricoleur de ouf malade

[b]Samedi 06 Novembre 3h10

Dabeny Note’s:[/b]

Dabeny a dit 13h plus tôt:

Et bah j’suis claqué sale et qqs ampoules dans les mains, mais:
Objectif atteint 8)

On a carrément géré comme des oufs, j’vous en dis pas plus j’laisse la primeur a Dams de vous expliquer le taf de cette nuit avec qqs fotos (y’en a un paquet de fotos :smiley: )

attention private dedicasse: :wink:
Au passage: Nicole et Patrick merci pour ce bon ptit repas (saumon, huitres, roti farci, et gratin de courgettes :P) sans oublié le ptit bordeau qui va bien… rien que pour ca, ca vaut le coup de filer un coup de main lol

Bon sur ce j’go sous la douche, j’ai de la siure jusque dans les oreilles et j’ai le teint d’un asiatique mais bref…

Ah oué juste comme ca en passant, la séquence “Drame de la soirée”… la télé rentre pas ‘mdr’ mais bon c’est un detail :smiley:

wait & see.

Dams et Ben sont a la menuiserie ce que Mario & Luigi sont a la plomberie, qu’on se le dise 8)

3

Dams a dit (le 07 nov 2004):

Bon alors voilà comme prévu le résumé du Taf que l’on a fait sur la borne…

C’est partie !!! :smiley:

1°) Ponçage des faces ,Traçage des lignes pour le positionnement des tasseaux et mise au point de l’ensemble avec bordel à l’appui… :smiley: (ça commence bien:P)

Je m’explique :

  • Les tasseaux serviront aux planches aux cotés et aux faces avant et arrière pour être assemblées entre elles. Nous avons choisi de faire des tasseaux dans les chutes de découpe des cotés et il seront d’une dimension de: Largeur:30 Epaisseur:16 Longueur:300 (en mm).

Comme vous l’avez vu mon petit Beny c’est déchiré (dans le bon sens du terme) sur la découpe des tasseaux qui ont une finition quasi parfaite
Ainsi il nous restait plus qu’a les tailler à la longueur pour les adapter à nos besoins

Voilà ce que l’on va essayer de faire :
http://d.micheaux.free.fr/DIVERS/Images/ARCADE/SCHEMA%20TASSEAU.jpg

Et voilà ce ke sa donne en gros…
Images à l’appui:

http://mysign.free.fr/arcade/IMG_2364.jpg
Les petites lignes qui vont bien a 24 mm du bord…:wink:

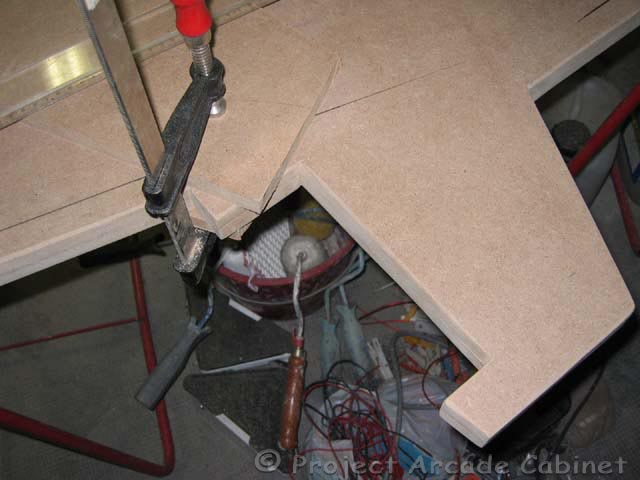

Des petites tof pour illustrer le ponçage…
http://mysign.free.fr/arcade/IMG_2365.jpg
http://mysign.free.fr/arcade/IMG_2366.jpg
http://mysign.free.fr/arcade/IMG_2367.jpg

Et pose des tasseaux : 8)
http://mysign.free.fr/arcade/IMG_2370.jpg
http://mysign.free.fr/arcade/IMG_2371.jpg

Premiere approche du fond et du haut pour voir si y a gros boulot en ajustage…:stuck_out_tongue:
http://mysign.free.fr/arcade/IMG_2372.jpg
http://mysign.free.fr/arcade/IMG_2373.jpg
http://mysign.free.fr/arcade/IMG_2374.jpg

4

2°) Montage des 2 cotés avec fond et haut ajustés…
http://mysign.free.fr/arcade/IMG_2377.jpg
http://mysign.free.fr/arcade/IMG_2378.jpg

Et la voilà debout …
http://mysign.free.fr/arcade/IMG_2381.jpg

L’ajustement du X-arcade est… PERFECT
http://mysign.free.fr/arcade/IMG_2382.jpg

Les angles bien pourris à ajuster sont… nikel chrome aussi…
http://mysign.free.fr/arcade/IMG_2383.jpg
http://mysign.free.fr/arcade/IMG_2384.jpg

Structure interne avec tasseaux:
http://mysign.free.fr/arcade/IMG_2386.jpg

X-arcade positionné + visu du bas :
http://mysign.free.fr/arcade/IMG_2389.jpg

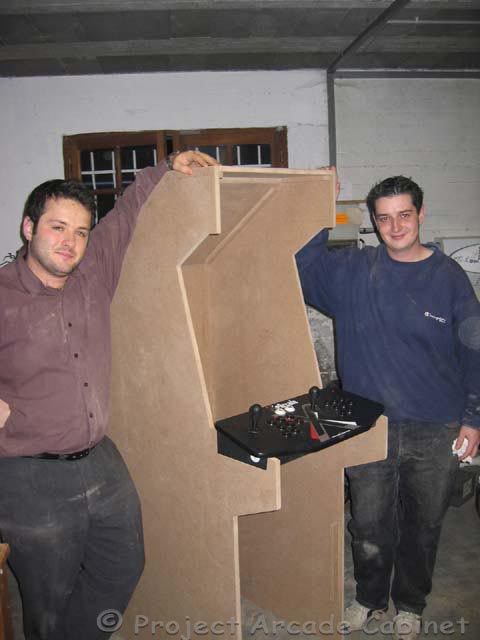

Et Hop on se la pete !!! :smiley:
Ben (alias dabeny et plus connu ici sous benyamd bah ué c’est bien moi a droite, et presque pas sale) et Xav qui est venu donner un coup de main…

http://mysign.free.fr/arcade/IMG_2391.jpg

Xav à fait 2-3 conneries mais bon on lui dira rien…

Et le cerveau et propriétaire de ce projet Dams:
http://mysign.free.fr/arcade/IMG_2392.jpg

Voila a partir d’ici on sera en direct live sur Clubic, puisque tout ce qui précéde est un résumé des actions et reflexions qu’on a fait jusqu’a présent, d’où la petite mise en forme avec les quotes de chacun :wink:

A l’heure actuelle on a une structure qui tient debout et meme qui tient bien, on est surtout assez fier de l’ajustement de toutes les réalisations qui sont deja faites.

La prochaine soirée bricolage est prevue pour mercredi soir, au programme:
-Pose de la porte avant avec charnieres invisibles et accroche par aimant.
-Pose du bas de la borne avec adaptations de roulettes en renfoncement pour etre quasi invisibles :wink:
-Achat d’une nouvelle télé puiqu’on a un soucis avec celle qu’on voulait intégrer
-Pose de cornières en bas de la borne pour assurer une regidité parfaite
-Intégration du support TV
-Découpe des trous d’aération en face arrière et pose de grille nid d’abeille
-Fabrication du tirroir qui va bien pour ranger les manettes sous le Xarcade

-Etc Etc… on estime l’avancement du projet a environ 25% au niveau du volume de travail mais ce qui reste est sans doute le plus miticuleux a faire, donc on vous tiendra au courrant régulièrement de l’avancement.

Merci a tout ceux qui auront pris le temp de lire tout ceci, en esperant que vous aurez apprécié l’effort de style que j’ai fais pour vous proposer quelque chose d’agréable a lire et parfois… rigolo? non? ok c’est pas grave :smiley:

A venir pour completer le topic:
-Description complete des materiaux
-Description complete des outils
-Description complete des éléments techniques intégrés
-Chiffrage du cout de l’ensemble.

En attandant vos réactions, commentaires, encouragements, insultes ou tout autres forme de communication?!

Dams et Ben sont a la menuiserie ce que Mario & Luigi sont a la plomberie, qu’on se le dise 8) :jap:

Project Arcade Cabinet

5

Reserved for MAJ

6

Ce message n’était pas conforme aux règles d’utilisation du nouveau forum :

Reserved for MAJ

7

Bon ben déjà, là, y a pas à dire, c’est du beau boulot. :jap:
Aussi bien au niveau de la rédaction que de la réalisation technique. Franchement bravo, je vous tire mon chapeau. A quand la date du jugement dernier pour qu’on puisse l’esseyer ? ;D Je crois vais verser une petite larme de crystal en pensant à mon premier “PC”, un Atari 520 ST, alala, que de bons moments et d’inoubliables souvenirs. :ange:
Continuez comme ça ! :stuck_out_tongue:

8

merci beaucoup premier message et un comme ca… que de bonheur :sweat:

On prevoit pas trop la date de finition mais faut que se soit assez rapide qd mm puisque dams compte emmenager sous peu… deja ce wikene ca devrait etre bien avancé

:slight_smile:

9

Beau boulot les gars. :super:

Bon courage pour la suite. :wink:

10

Sympa.

J’ai regardé celle de FAAP dont tu donnes le lien.
Si tu veux mettre un néon en haut, achète en un de couleur “blanc brillant” ou “industriel”. Ce que FAAP a acheté n’est pas un néon mais une lampe ordinaire à filament, donc jaune :frowning:

11

uép c’est ce qu’il nous semblait aussi, le marquee du haut sera réalisé en PMMA de 4mm sur lekel sera le motif en lui mm et l’eclairage justement… on sait pas trop on fera sans doute plusieurs tests de couleurs et longueur de néons avant la pose definitive, comme chaque élément d’ailleurs puisqu’on test tout sur des chutes et des elements de test comme les charnieres, les angles de coupe etc etc c’est aussi un peu pour ca que lorsqu’on assemble differents éléments on tombe rarement a coté de la plaque :wink:

Ben

12

putain les gars bravoo!! jatend la suite!!

13

Excellent, j’attends d’voir la suite ! :slight_smile:

14

C’est trèèèèèsssss bôôôôôôô ! :super: J’adore, ca me donne des idées ca! Jferai t’etre un truc du même style avec un pote FAN de Metal Slug :smiley: Ton idée est grandiose ! :clap:

15

Bon il n’y a pas de critique possible quand comme moi on ne sait pas se servir d’une scie !! Je m’incline devant le boulot :jap: :jap: !!
En tout cas continuer j’ai hate de voir la suite :d :pt1cable:
Allez bon boulot et a + :stuck_out_tongue:

16

bien joué les gars, super boulot :super:

17

Bon je fais un piti passage … =) Je suis le projet de loin (par GSM et Msn :lol: )

Ce projet C de la balle Bravo Dams & Beny :smiley: oh! G appercu XaV =)

les fournitures pour les essais seront bientot a votre service :jap:

#  Pour information quelques règles pratique pour la réalisation de la face décorée ...

             - éviter les fuites de lumière sur le contour de la face éclairée . ca parait cOn, mais il faut avant tout prévoir la partie sur lequel s'appuie la face de PMMA décorée. Ainsi la solution la plus simple est de réaliser un cadre fermé s'inscrivant dans la lucarne de manière a recevoir la Face en PMMA ... ce même cadre sera peint de la couleur de fond (la couleur finale de la borne...  ) Car le PMMA se dilate ... et il faudra prévoir un jeu périmètrique de 2mm pour éviter le flambage de la plaque si celle_ci était posée cote pour cote. Le jeu visible sera négligable.


             - La fixation de la face devrait etre réalisé à l'aide de Dual-Lock (de chez 3M) Comme le systeme de velcro. Ainsi la face serait facilement démontable.

             - et enfin le petit truc qui va bien. Diffusion de la lumière sur la face.  le Tube Fluo de type LDJ (pour Lumière Du Jour) devra etre disposé a une distance de plus de 100 mm de la face (et centré) si lon ne veut pas voir apparaitre sur la face une ligne Blanche (Un Spectre lumineux) sauf si l'on recherche cet effet sur un texte diffusant ... (ca peu etre sympa ... mais bon ...

Voilà ma petite contribution a l’élaboration de quelques détails qui permet davoir un rendu de bonne facture …

Bisous InSecT’s :bounce:

18

Salut Les gens :stuck_out_tongue:
Je me présente je suis D@ms…
Celui sur la photo à GAUCHE qui se trouve tout en haut du topic et qui à un oeil qui di merde à l’otre. :pt1cable: … (Je savais même pas que je savais faire ça!!! Dams premier ds les grimaces :lol: … remarque on dirait que Ben sort tout droit d’un Manga :lol: )

Fin bref tout pour vous dire MERCI pour vos encouragements…

On vous tient au courant du chantier dans pas longtemps…
Normalement Jeudi on devrait bien avancé…

Merci mon pti Seb pour ton aide…
Je te ferais passer les Marquees et les images des cotés dans la semaine (je pense Jeudi) pour estimer le cout de l’impresion … :sol:

Voilà ++

19

+1

D’ailleurs, il vaut mieux deux néons à 30 cm de la plaque qu’un seul trop près. Peindre en blanc l’espace entre le(s) tube(s) et la plaque permet de limiter l’effet de bande lumineuse et augmente la luminosité de l’ensemble.

20

yeah ma vieille Blate bienvenu sur notre modeste Topic :smiley:

Pour le moment ca a l’air de plaire aux gens, ca va nous mettre la pression :pt1cable:
Bon sinon merci d’avoir apporté ta ptite contribution technique ici et pour le projet, comme d’hab qd il sagit de ton domaine, tu maitrise :smiley:

Bisou - Insect powa Forever :jap:
