Cette partie se veut volontairement très simpliste de manière à être accessible et compréhensible à toute personne même débutante en informatique. :jap:
Cette partie à pour but de vous familiariser avec les différents ports d’une carte mère ainsi que leur allure pour les reconnaitre facilement ![:wink: :wink:](/forum/images/emoji/twitter/wink.png?v=5)
_les ports dimm:
_et enfin le port pour les ventilateurs:
Pour brancher nombres de périphériques internes, deux solutions s’offrent à vous.
Tout d’abord le tradionnel IDE:
[center]http://hardwarepc.hautetfort.com/images/medium_carte_mre_port_ide.jpg[/Center]
ainsi que les ports SATA:
http://img.ezguide.co.kr/spec_img/boa/GA-81PE1000MK-SATA-Port-O.jpg
Passons aux ports graphique. Le port AGP, encore en service sur certaines carte mère comme on le verra plus tard, ressemble à ceci:
http://upload.wikimedia.org/wikipedia/commons/b/bb/Mainboard_agp.jpg
Dans une écrasante majorité, maintenant les fabricants de cartes mères implantent des port pci express permettant notamment l’augmentation de la bande passante de ces ports.
[center]http://upload.wikimedia.org/wikipedia/commons/thumb/f/fc/PCIExpress.jpg/800px-PCIExpress.jpg
Port PCI Express (de haut en bas: x4, x16, x1 et x16), comparé au traditionnel Port PCI 32-bit (en bas)[/center]
[color=green][b]
Comme toute carte mère ou presque, celles core2duo auront l’ensemble des connectiques de bases :
Il faut cependant noter l’apparition en général de deux ports ethernet ainsi que la démocratisation du e-sata:
[center]http://www.speeddragon.com/upload/20060511155524/eSATA%20Bracket.jpg
Port e-sata[/center]
[color=#c01630]
Le choix d’une carte mère peut être plus que déroutant vu l’offre pléthorique qu’il règne autour de ces core2duos.
Les prix comme les fonctionnalités (pas toujours utiles) s’envolent parfois donc il est important de bien réfléchir à ce dont on a rééllement besoin.
Si vous cherchez une configuration la plus silencieuse possible, veillez à prévoir un refroidissement totalement passif de cette dernière.
Si au contraire vous voulez un overclocking extreme, sachez que certaines cartes mères se pretent mieux à ce jeu que d’autres. :jap:
Enfin veillez aussi à ce que vous devez brancher sur votre carte mère (nombre de carte graphiques, de disques durs etc)
Dans une moindre mesure vérifiez la compatibilité entre votre carte mère et votre boitier (on ne mets pas une carte mère ATX dans un boitier microATX par exemple :ane: )
Maintenant votre achat effectué, voyons comment monter la belle dans votre boitier sans qu’il y ait de casse.
[color=#c01630]
Pour ce faire, nos amis les LEGO vont nous prêter main forte. :paf:
TT Hardware avait en effet, il y a un moment, fait un dossier assez amusant que je me permets de reprendre ici. (cela ne servirait à rien de les paraphraser)
Larrivée des nouveaux processeurs Intel Core 2 Duo donnera certainement envie à un grand nombre de mettre leur machine à jour. Enfin, sil est encore possible de parler de mise à jour ! En effet, les Core 2 Duo exploitent une carte mère avec un support LGA775, de la DDR2 et nexistent quen PCI-Express. Autant le dire tout de suite, dans de nombreux cas, il sagira de monter une configuration entièrement nouvelle. Bien que les disques durs y compris ceux de forte capacité soient toujours déclinés en Parallel ATA, les nouvelles cartes font à présent la part belle au Serial ATA
Dernier détail, larrivée de nouveaux connecteurs dalimentation risque fort dimposer le changement du bloc dalimentation !
Le retour dIntel
Notre précédent guide de montage était basé sur une configuration construite autour dun Athlon 64. Elle faisait déjà appel au PCI-Express et au Serial ATA mais conservait de la DDR400. Pour cette nouvelle édition, nous avons retenu un processeur Intel Core 2 Duo dont les performances sont de premier plan et les prix particulièrement intéressants. Si peu de changements se profilent réellement dans le montage à proprement parler, certains points sont cependant à surveiller ou à prendre en considération lors du choix de composants. Cest par exemple le cas du montage dun processeur LGA775 ou des connecteurs dalimentation EPS. Pour ce dossier, nous avons utilisé les composants suivants :

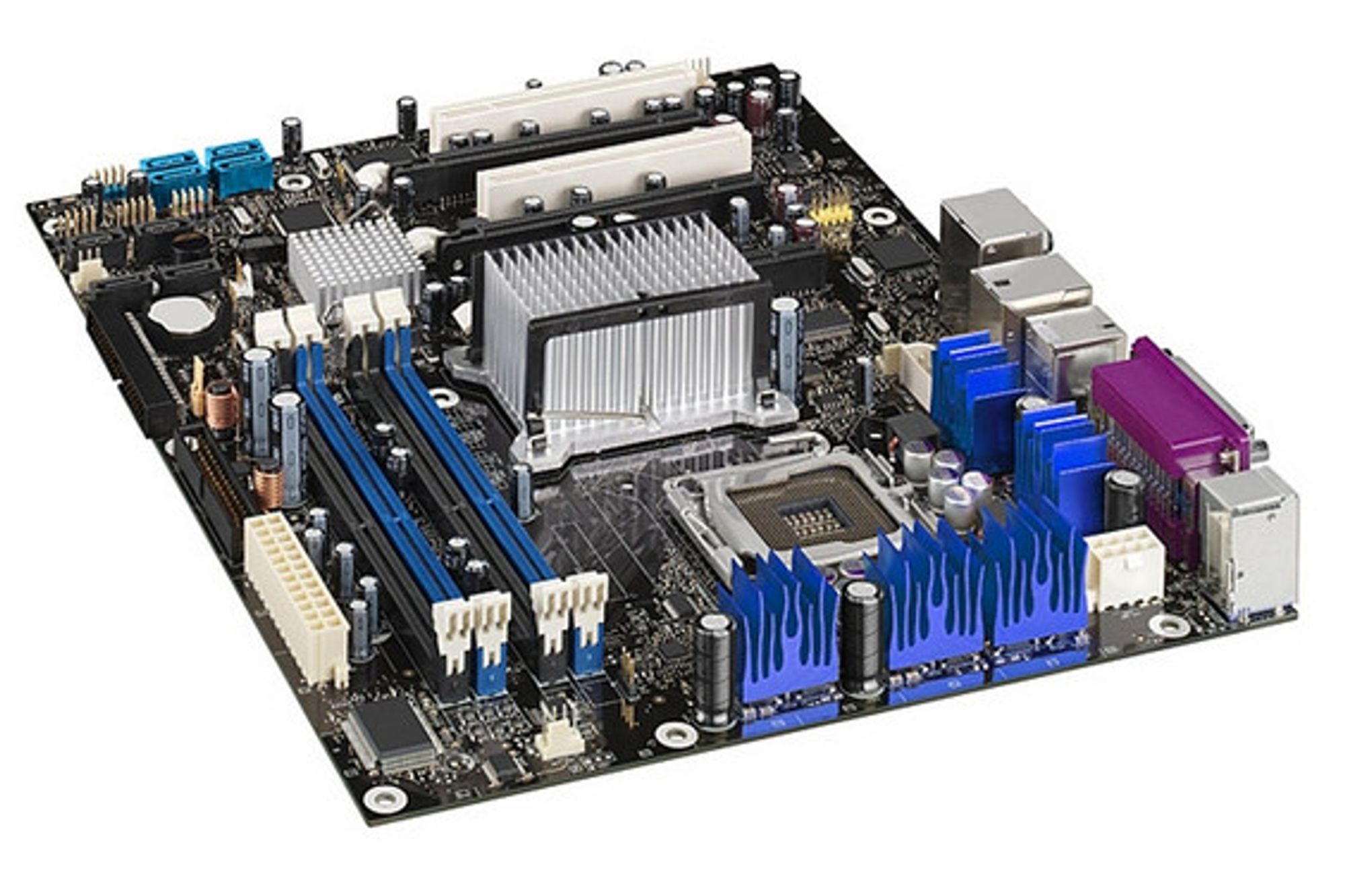

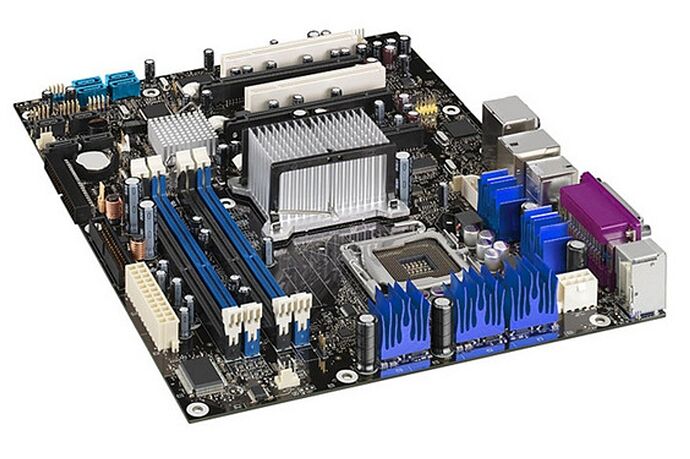

_Carte mère Intel D975XBX : Cette carte mère repose sur le chipset Intel i975X, le plus performant des jeux de composants disponibles lors du lancement des processeurs Core 2 Duo. Comme beaucoup dautres cartes mères utilisant le même chipset, la D975XBX ne dispose que dun seul port Parallel ATA. Elle ne peut donc gérer que deux périphériques ! Autant réserver ce port à un lecteur et un graveur DVD. Elle dispose par contre de 8 ports Serial ATA
LIntel D975XBX nécessite une alimentation ATX principale via un connecteur 24 broches et une alimentation auxiliaire ATX 12 volts à 8 broches sans quoi, elle risque tout simplement de ne pas permettre le démarrage du PC ! Il est possible de pallier en partie ce problème via un adaptateur 20 vers 24 broches ainsi quun second 4 broches vers 8 broches livré avec la carte. Cette solution nest cependant pas conseillée outre mesure mais à considérer comme un « dépannage » provisoire
_Nous venons de le voir, beaucoup de connecteurs ont changé ! Dans le cadre dune nouvelle alimentation, celle-ci doit impérativement disposer dun connecteur principal ATA à 24 broches ainsi que dun connecteur auxiliaire 12 volts à 8 broches. Des constructeurs proposent une formule élégante avec des connecteurs qui peuvent selon les besoins sassembler ou se séparer et ainsi proposer 24 broches ou 20 broches + 4 à ne pas connecter ainsi que 8 broches ou 4 broches + 4 à ne pas brancher (ou encore une prise 8 broches et une 4 broches). Les cartes graphiques PCI-Express ont également besoin dune alimentation complémentaire. Elle prend la forme dun connecteur six broches et délivre un complément de tension en 12 volts. Ceux qui comptent installer deux cartes graphiques en SLI ou en CrossFire ont intérêt à considérer une alimentation directement équipée de deux connecteurs PCI-Express. Enfin, les disques durs Serial ATA anciennement équipés dune double alimentation ne sont à présent plus équipés que dune prise « SATA ». Dans ce guide, lalimentation utilisée est une Sunbeam Nuuo 540 Watts équipée de toute la connectique requise par une configuration récente.
_Le processeur retenu pour cette configuration est un Intel Core 2 Duo E6600 (2400 MHz) dont le rapport prix/performances est (au moment du lancement) particulièrement séduisant. En version boîte, il est directement livré avec un ventilateur de bonne facture et profite dune garantie de 3 ans.
_Côté mémoire, cest bien entendu la DDR2 qui sy colle. Larticle est illustré avec un kit Corsair Twin2X composé de deux modules de 512 Mo en DDR2-667 44412. La DDR2-667 présente un bon rapport prix/performances mais la DDR2-800 se présente comme un choix plus évolutif
Quoi quil en soit, rien ne change pour la mise en uvre. Li975X étant conçu pour le Dual Channel, il faut naturellement opter pour deux modules de mémoire identiques. Au passage, nous rappelons que la DDR (184 broches) et la DDR2 (240 broches) ne sont pas compatibles !
_ATA-100, ATA-133, SATA ou encore SATA-II, le choix ne manque pas en disques durs. Si beaucoup sont tentés par le SATA-II dans lattente de performances « hors du commun », quils se détrompent. Il ne faut pas confondre le débit maximum théorique de linterface avec la réalité. En usage courant, cest le côté mécanique du disque qui limite rapidement les performances. Une chose est certaine, il faut opter pour du SATA. Certains jeux de composants à venir ne proposeront plus de port Parallel ATA ! Le guide est illustré avec un disque dur Samsung Spinpoint SATA-II.
_Exit linterface AGP, lheure est au PCI-Express. Peu importe le niveau de performances voulu et le prix (directement lié), le choix ne manque pas, que ce soit chez ATI ou NVIDIA. Par contre, le système de refroidissement est souvent bruyant si on excepte les GeForce 7900 GTX (très haut de gamme) et les Radeon IceQ3 de HIS. Larticle utilise une HIS IceQ3 Radeon X1900 GT un peu moins performante quune GeForce 7900 GT mais beaucoup plus discrète.
_Le boîtier Centurion 534 est un des derniers que nous avons testés. Il est idéal pour une configuration récente. A lexception de la carte mère, les éléments se montent sans vis et laccessibilité est excellente. La ventilation nest pas en reste avec un « air duct » qui tombe juste en face du ventilateur du Core 2 Duo. La base de ce conduit est de 80 mm, il est donc possible dy placer un ventilateur en cas de besoin… En outre, le Centurion 534 est équipé dun ventilateur de 120 mm à lavant et peut recevoir un second de même taille à larrière.
_Aujourdhui, il nest plus nécessaire de sencombrer de nombreuses unités optiques. Un graveur de DVD suffit à lire et graver tous les médias actuels. Lidéal est de lui adjoindre un lecteur de DVD plus performant en lecture
Si les graveurs DVD sont déjà commercialisés en Serial ATA, les lecteurs DVD restent cantonnés au Parallel ATA.
Le montage
_Installation du processeur
La carte mère va recevoir le processeur et la mémoire. Même si ces parfois tentant dexaminer en long et en large les composants, il reste préférable de les laisser dans leur boîte jusquà en avoir besoin pour le montage. Le montage dun PC nest pas une opération particulièrement longue. Cependant, dans le cas dune première réalisation, il faut compter plus dune heure. Inutile donc de se lancer dans lopération quand on a que cinq minutes de libre !
Lopération la plus critique reste la fixation du processeur. Dans le cas dun Core 2 Duo, le CPU lui-même est plutôt robuste. Contrairement aux autres processeurs, ceux qui exploitent le LGA775 nont pas de pins mais des points de contacts. Cest le support LGA775 qui comporte de nombreuses petites broches légèrement relevées qui viendront en contact avec les zones prévues à cet effet sur le processeur. Ce support mérite donc une attention particulière
Procédons !
[center]http://www.tt-hardware.com/img/news5/news200706_3dujour.gif[/Center]
Une fois la carte mère déballée et le plastique de protection retiré du support LGA, il suffit de louvrir au moyen du levier. Ce dernier libère alors la partie métallique supérieure qui peut à présent être relevée. Il faut éviter tout contact entre le doigt ou quoi que ce soit dautre et les 775 broches. Le risque de les abîmer est bien réel. Le support est prêt à recevoir le processeur.
La base du Core 2 Duo est protégée par un plastique à retirer avant le montage. Deux côtés du Core 2 Duo ont une encoche dans le premier quart. Elles correspondent à des bossages sur le support. Il est ainsi impossible de placer le processeur de manière erronée. Il suffit de déposer le Core 2 Duo sur son support dans la seule position possible.
[center]http://www.tt-hardware.com/img/news5/news200706_5dujour.gif
http://www.tt-hardware.com/img/news5/news200706_6dujour.gif[/center]
Le verrouillage du processeur se fait en deux temps : rabattage de la partie supérieure métallique du socket et sécurisation en baissant le levier. Ce type de montage présente un intérêt pratique lors dun futur démontage du système de refroidissement. Le processeur étant « emprisonné » dans une cage métallique, il ny a aucun risque de larracher de son support lors du retrait du radiateur.
_Montage de la mémoire
Le montage des modules de DDR2 reste identique à celui de tout autre type de mémoire. Après avoir écarté les loquets de part et dautre du support, il suffit denfoncer le module. Une seule position est possible en raison de la présence dun détrompeur (encoche sur le module et bossage dans la banque). Les barrettes de mémoire sont correctement enclenchées quand les loquets se relèvent deux-mêmes. Dans le cas de la carte mère Intel D975XBX, il faut installer les modules dans les banques bleues ou noires pour profiter du mode Double Canal.
[center]http://www.tt-hardware.com/img/news5/news200706_9dujour.gif
http://www.tt-hardware.com/img/news5/news200706_11dujour.gif[/center]
_Fixation du radiateur
[center]http://www.tt-hardware.com/img/news5/news200706_12dujour.gif[/Center]
La dernière opération à réaliser sur la carte mère est le montage du système de refroidissement. Les Core 2 Duo héritent du même radiateur que les anciens Pentium 4 et Pentium D. Dorigine, un pad thermique se trouve à la base. Son efficacité est correcte mais il reste préférable de le retirer et dutiliser par exemple de lArctic Silver 5 pour une conductivité optimale. Cest ce que nous avons choisi ! Le Core 2 Duo conserve le même format que les Pentium et dans une moindre mesure les Athlon 64 : le die est recouvert par un « heatspread ». Plus besoin dune attention soutenue comme avec les Athlon XP : il suffit de mettre quelques grains de riz sur le processeur et la pression du radiateur suffit à létaler.
Le radiateur livré avec le Core 2 Duo se fixe à la carte mère via quatre plots en plastique. Il entrent dans des trous percés sur la carte mère. Le verrouillage seffectue en appuyant fermement sur les quatre poussoirs noirs. Une tige écarte alors les crochets passés dans les trous de la carte mère. Les quatre poussoirs sont marqués dune flèche qui indique ¼ de tour. Pour être « armés » et donc prêts à verrouiller le radiateur, ils doivent être tournés dans le sens inverse de cette flèche. Ce nest que pour un démontage quil faudra effectuer le ¼ de tour et relever les poussoirs
Le système est assez simple, mais les petits crochets en plastique ne résistent hélas pas à des montages et démontages en série. Avant de fixer définitivement le système de refroidissement, il faut orienter le radiateur (cylindrique) de sorte que les fils dalimentation du ventilateur puissent atteindre la prise !
[center]http://www.tt-hardware.com/img/news5/news200706_13dujour.gif
http://www.tt-hardware.com/img/news5/news200706_14dujour.gif[/Center]
On note au passage que le HSF livré avec le Core 2 Duo est équipé de quatre fils : +12 v, masse, monitoring et PMW (Pulse Wide Modulatring). Cette dernière permet au ventilateur datteindre un régime de rotation plus faible quen limitant lalimentation en 12 v. Le PC est ainsi plus silencieux grâce à une vitesse minimale du ventilateur quand il ny a pas de sollicitation importante. Ce système reste compatible avec les ventilateurs à trois fils mais il nest alors plus possible de réduire aussi significativement la vitesse du ventilateur
_Montage de la carte mère
Maintenant que la carte mère est prête, il y a lieu de préparer le boîtier pour la recevoir. La carte mère se fixe au moyen de 9 entretoises à visser au fond du boîtier. Il ne faut pas non plus oublier de remplacer la plaquette générique livrée avec la tour par celle spécifique à la carte mère. Cette « back plate » est simplement enfoncée dans son logement dont la taille est standardisée.
Linstallation de la carte mère est une opération qui demande un minimum dattention. Pour préparer le terrain, il est conseillé de bien dégager lemplacement de la carte mère, notamment en écartant les câbles des prises en façade (audio, USB et Firewire). Il faut veiller à ne laisser aucune vis ou quoi que ce soit se loger entre la carte et le fond du boîtier, sassurer quaucune des pattes de la back plate nentre dans un port (USB, FireWire, Ethernet ou PS/2). Une fois la carte mère bien disposée, il suffit de la visser. Lidéal reste de commencer par la vis centrale, ce qui permet une première fixation en conservant un peu de jeu pour aligner les autres vis. Inutile de serrer outre mesure, auquel cas ce sont les entretoises qui pourraient se desserrer lors dun éventuel démontage.
[center]http://www.tt-hardware.com/img/news5/news200706_19dujour.gif
http://www.tt-hardware.com/img/news5/news200706_16dujour.gif
http://www.tt-hardware.com/img/news5/news200706_20dujour.gif[/img] [img]http://www.tt-hardware.com/img/news5/news200706_21dujour.gif[/center]
