[Topic Réference] DFI Nforce4 ultra/sli/DR - la carte pour oc nos A64

:hello: clubic.

But du topic, presenter brievement la dfi en nforce4

DFI commence à nous habituer à de belles cartes mères spécialement conçues pour les overclockers, je vais donc vous la presenter:

Sommaire

1-Présentation des cartes 2-Caracteristiques 3-Bios 4-Mod d'un nforce4 Ultra-D en Sli-D 5-Divers 6-Watercooling 7-Le Rad Air cooling

http://stokage.cyp.free.fr/TETRIMAGE/DFINF4/LP%20UT%20nF4%20SLI-D1.jpg

1-Présentation:

Je rapelle il y a 3 versions de nforce 4: la Ultra-D, la Sli-D, et la Sli-Dr.Elles utilisent toutes le meme bios, ont toutes 2 ports pcie 16x.Seul difference, le bundle ainsi que 4 port sata en plus sur la Sli-Dr d’ou le "r"et une sortie firewire derrieres la carte, la Ultra-D possède comme les Sli deux ports PCIe 16x permettant d’acceuillir deux cartes graphiques (DFI DXG).Cela permet d’utiliser jusque 4 écrans ! À la base, cela servait aussi à faire du pseudo SLI 16x/2x au lieu de 8x/8x pour du vrai Sli, mais elle n’est plus livrée avec un pont SLI comme les DFI SLI.

Quand aux choix du sli, il n’en tiens qu’a vous mais n’en changera rien sur les possibilités d’OC par rapport a l’utra.

Bundle de la Nforce4 Ultra-D et Sli-D

http://stokage.cyp.free.fr/TETRIMAGE/DFINF4/DFI-Ultra-D-boite2.jpg

Bundle de la Nforce4 Sli-DR

http://stokage.cyp.free.fr/TETRIMAGE/DFINF4/DFI-SLI-DR-boite2.jpg

2-Caracteristiques:

http://stokage.cyp.free.fr/TETRIMAGE/DFINF4/tableaucarac4aw.jpg

-Socket 939 : processeur A64, A64 X2, Opteron gamme 1xx
-Hypertransport 1000Mhz ( supporte en réalité bien plus )
-Voltage proc maximum = 2.1v
-Voltage RAM maximum = 4v
-Volage chipset maximum = 1.8v, il encaisse à la tension d’origine 400Mhz de FSB sans problème.
-Nombreux ratios de désyncro RAM : 100 / 120 / 140 / 150 / 166 / 180 / 200
-Memtest intégré à de nombreux BIOS
-Module son 7.1 karanjan
-Dual Lan ( marvell + nvidia ) 1Gb/s
-Cmos reloaded ( sauvegarde des settings BIOS jusque 4 )
-Configuration RAM ultra complète

Attention cette carte mere serait reticente avec les chip value de corsair
Les DFI sont bien compatibles avec les alimentations qui ne gerent pa le -5v

3- Bios:

Quelques screens du bios les pages principales:

http://img261.imageshack.us/img261/7876/bios14nf.th.jpg[/img][/url][img]http://img261.imageshack.us/img261/3694/bios26cj.th.jpg
http://img261.imageshack.us/img261/6599/bios31gm.th.jpg[/img][url=http://img261.imageshack.us/my.php?image=bios41wx.jpg][img]http://img261.imageshack.us/img261/4966/bios41wx.th.jpg
http://img261.imageshack.us/img261/9552/bios56gu.th.jpg

Tous les bios: ici

Je recommande le 310p pour des RAM de type inconnu ou chips value
Je recommande le 702-2 pour la BH-5 / CH-5 / UTT
Je recommande le 702-1 ou -3 pour la TCCD.

Voici un tableau permettant de voir quel vcore est obtenu par rapport au pourcentage (si vous voulez depasser les 1.55V theorique)

http://stokage.cyp.free.fr/TETRIMAGE/DFINF4/voltages5jp.jpg

/!\Attention/!\ ram avec puces TCCD, a mettre dans les emplacements orange.

/!\Attention/!\ ram avec puces BH/CH5 ou UTT, a mettre dans les emplacements jaune.

/!\Attention/!\ metter le fsb a 201 pour pouvoir etre stable avec le 1T, si vous voulez rester a frequence d’origine bien sure :smiley:

/!\Attention/!\ les bios 704 sont buggés au niveau du vcore au-dessus du %0.123, et provoque du cramage de cpu notamment sur les opterons.

/!\Attention/!\ apres flashage du bios faire imperativement un clear cmos, autrement le pc ne demarre pas dans certains cas.

/!\Attention/!\ Pour oc sur cette carte désactiver le CNQ le cool and quiet, éviter d’installer les drviers audio de nvidia, installer ceux de realtek.

les drivers

Comment flasher son bios:

Démarrez le pc, et insérez une disquette dans le lecteur, allez dans le poste de travail et formatez la disquette en tant que disquette de démarrage MS-DOS, mettez le fichier AWDFLASH.exe et le bios (xxx.BIN) sur celle-ci, retenez le nom du BIOS.
Redémmarez le PC en activant le démarrage sur Disquette, puis une fois que vous avez l’invite de commande, tapez “AWDFLASH” et valides. Puis rentrez le nom de bios ( attention au MAJ et à bien mettre l’extension .BIN ), ne choisissez pas de sauvegarder le BIOS ( pas assez de place sur la D7 ) et flashez !
Une fois le flash fini, redémarez et enlevez la disquette, et faire un clear cmos.

Ou sous windows aussi, c’est possible avec l’utilitaire Winflash

LED de diagnostics

4-Mod Nforce 4 Ultra-D en Sli-D

Rien de bien sorcier juste faire rejoindre les ponts, avec de la colle conductrice par ex :wink: , mais bon il faut disposer d’un pont sli aussi :ane: autrement les perfs ne seront pas terrible, ils est en vente sur le net d’ailleurs.

http://img303.imageshack.us/img303/2990/dfimodslisataii1wb.th.jpg

Attention la modif n’est pas valable sur tout les dfi nforce 4 ultra la preuve, ont ne peut faire la soudure:

[img=http://img292.imageshack.us/img292/9966/pict0048tt3.jpg]

5-Divers

Manuel

Attention aux pocesseur de silencer, il butte sur le rad du chipset

http://img87.imageshack.us/img87/4742/pict02244un.th.jpg

Solution: supprimer la tete de vis qui gene:

http://img87.imageshack.us/img87/7836/pict02227dq.th.jpg

Par meulage ou fondage :paf: au fer a souder:

http://img87.imageshack.us/img87/2831/pict02262sx.th.jpg

pour plus de precision voir ici: http://www.clubic.com/forum/montage-d-39-u…or-t314422.html

6-Le watercooling sur cette carte mere: tout y est possible:

http://www.docmicro.com/images/pieces/mini/1A_NBSLi.v.jpg

Waterblock pour chipset, c’est possible mais étant donné qu’il n’est pas bruyant donc peu d’interet:

http://www.docmicro.com/images/pieces/1A_NBSLi.jpg
http://www.docmicro.com/pieces/description.php?numpiece=5308
http://www.docmicro.com/pieces/description.php?numpiece=5180

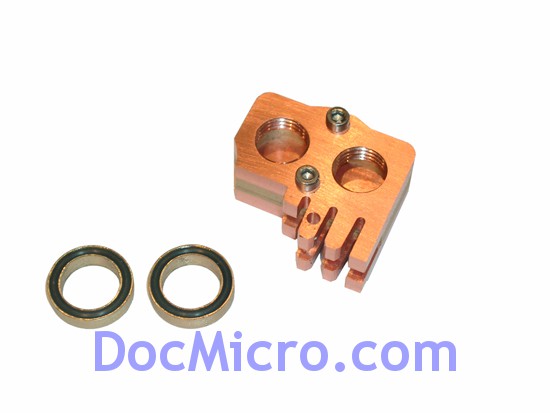

Waterblock pour mofset:

http://www.docmicro.com/images/pieces/Mips_dfi_Mosfet.jpg
http://www.docmicro.com/images/pieces/Mips_dfiRam_Mosfet.jpg

Liens constructeur: http://fr.dfi.com.tw/index_fr_noflash.jsp?SITE=FR

7-Le Rad Air cooling compatible avec la DFI:

Son nom : Chipforce Chipset Cooler - JTS-0006

Il est parfaitement compatible avec les cartes mères DFI comme le montre cette image

2 Tests :
http://www.bigbruin.com/2006/jts0006_1
http://www.hardwarexl.com/reviews/cooling/…_from_jingting/

Info trouvée par Auriana :jap:

:hello:
J aimerai savoir si quelqu un a déja modé sa ultra-d en sli-d pour savoir si c est efficace :neutre:

perso non, mais ca marche tout comme, si ta un pont sli

Euh c est quoi un pont sli :ane: c est pour relier les 2 cartes? Sinon la ultra-D a une alternative au sli (le DXG) est-ce efficace?

le pont sli c’est pour relier les 2 cartes en effet :oui:
et pour le dxg c’est tout comme :super:

c’est essentiellemnt pour du multi ecrans
mais en terme de perf en mode speudo sli(sans pont) c’est moins efficace que le sli avec un pont

voilà le pont sli qui est a installé sur les deux cartes graphiques:

http://img432.imageshack.us/img432/6369/img00298wy.jpg

Ok merci pour toutes ces précisions :super:

Anciennement les Topics Uniques etaient soumis à validation par un modérateur. Donc avant de le nommer comme ça il fallait le soumettre à un modo !

Depuis la création du nouveau forum les appellations unique et Officiel ont été remplacées par Reference et Express. Tout simplement parce que ce ne sont plus des topics uniques, les forumeurs peuvent poser des questions similaires au theme du topic dans leur propre sujet.

Sujet Renommé.

Topic Reference validé

elle me tente bien mais je veux etre en passif
donc c’esyt pas gagné pour monter un rad de chipset passif (il risque de bloquer l’installe de la CG)
celui ci de préférence : http://www.clubic.com/shopping-22674-0-zalman-zm-17-cu.html
CG : X800GTO je pense ou 6800GS

Perso avec ma CG et le rad chipset d’origine j’ai 2-3 mm d’espace entre les 2. :smiley:

donc ca va pas le faire :cry:

le ventilateur est loin d’etre bruyant ;), donc pas d’inquietude la dessus

C’est sûr, et comme je lui ai dit par MP, si il veut du passif, vaut mieux passer en W/C au niveau du chipset :neutre:

:hello:
Quand tu dis "Hypertransport 1000Mhz ( supporte en réalité bien plus )" tu pense à combien?
La je suis à 240 x 4 = 960, si je met 240 x 5 = 1200 ça fait trop?

une seule chose essayer, si pas stable alors augmenter la tension du ltp, mais sache que le hypertransport qu’il soit a 500 mhz ou a 1200 mhz ne changera rien au performance de la machine.

Ok merci! Je change pas alors :whistle:
