[TOPIC OFFICIEL] Abit NF7, NF7-S 1.2 & 2.0 (Comment flasher en page 1)

Reprise du premier post (génération automatique) :

TOPIC OFFICIEL ABIT NF7 - NF7/S rev 1.2 & 2.0

  1. Présentation:

NF7-S rev 1.2 et 2

Pour le dual: slots 1&3 ou 2&3

Révison de la carte:

http://www.motherboardfaqs.com/Abit_nForce2/images/basics/board_rev_sticker.jpg

Bios:

http://www.hwguru.com/images/reviews/49/softmenu3.jpg

Réglage de la fréquence de l’AGP de 66 Mhz à 99 Mhz
Réglage du voltage de l’AGP de 1.5 à 1.8v
Réglage du Vcore de 1.1v à 2.3v
Réglage du Vdimm de 2.6v à 2.9v
Réglage du Vdd de 1.4v à 1.7v

FSB de 100 à 300 (dernier bios!)
Coeff de 4 à 24 avec tous les Tbred 0.13 et Barton sans modif

http://www.hwguru.com/images/reviews/49/advancedchipset.jpg

http://www.hwguru.com/images/reviews/49/biosmonitor.jpg

  1. Bios:

http://www.motherboardfaqs.com/Abit_nForce2/images/bios/bios_chip.jpg

Comment savoir mon bios actuel?

Au démarrage il s’inscrit dans le fond ou dans le bios:

http://www.hwguru.com/images/reviews/49/bios.jpg

Ici c le bios 11

a) Bios officiels:

Comment flashé un bios:

  1. Sous DOS: Award Flash Utility
  • Créer un disquette de boot:
  • Mettre une disquette
  • Clic droit sur lecteur disquette et option formatter
  • Cocher création disquette de boot
  • Mettre le bios décompressé sur cette disquette:
  • Le bios est bien souvent un executable qui comprend AWDflash et le bios
  • mettre tous les fichier sur la disquette de boot
  • Rebooter

  • Le mode DOS démarre

  • Taper awdflash bios.bin (bios est le nom du bios, /dir au cas ou vous ne savez pas son nom)

  • Le bios se flash normalement:

  • Appuyer sur F1 pour continuer
  • Le PC reboot
  • Après le post (bip) et la vue des disques durs et lecteurs coupé le PC
  • Couper l’alim et débrancher le cable
  • Clear Cmos 10 minutes
  • remettre le Cmos en normal
  • Tout rebranché
  • le bios est flashé
  • Problème au moment du flash:
  • Si le bios ne flash pas comme prévu ne surtout pas couper le pc, laisser continuer ou reset si vraiment forcer!!!
    Normalement si le flash est raté le reboot va indiqué que le cpu est en safe mode ou un autre message d’erreur ou booter normalement, ne pas essayer de rentrer dans le bios!!!

  • Si le message d’erreur propose DEL ou F1 taper F1

  • Laisser windows se chargé et remplacer le bios de la disquette par un autre qui fonctionne et recommencer!

  • Si le AWDFLASH refuse de flashé

    / Le bios est t’il pour la bonne révision de carte mère?
    / Si oui forcer le flash: taper awdflash bios.bin /F (bios est le nom du bios)

  • Un foromeur m’à apprit qu’il avait eut du mal à flashé en dual alors en dernier recours essayer avec une seule barette :wink:

  1. Flashé par windows: ABIT Flash Menu (obligatoire pour bios moddé)

  • Télécharger Abit Flash Menu: ftp://ftp.abit.com.tw/pub/download/utilit...lashMenu133.exe

  • Après download, installer le et ouvrir le prog

  • Cliquer sur update from file… et choisir le bios avec lequel vous voulez flashé

  • Flashé le bios

  • Après le flashage choisir cancell, ne pas rebooter, couper le PC normalement, couper l’alim et enlever le cordon

  • Clear Cmos 10 minutes & appuyer plusieurs fois sur power pour bien vider les condos de l’alim

  • Démarrer le PC et entrer dans le bios

  • Choisir Bios Optimized default, sauver et reboot

NF7/NF7-M/NF7-S v1.0-v1.2

10: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf710.exe
11: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf711.exe
12: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf712.exe
13: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf713.exe
15: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf715.exe
16: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf716.exe
17: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7_17.zip
18: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf718.exe
19b: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf719b0.zip
19: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf719.exe
20: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf720.exe
21: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf721.exe
22: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf722.exe
23: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf723.exe
24: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf724.exe
25: http://www.clubic.com/t/downloadall.php?iddrivers=1517

NF7-S v2.0

10: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d10.exe
11: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d11.exe
12: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d12.exe
14b: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d14b1.zip
14: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d14.exe
16: http://www.motherboardfaqs.com/files/bios/nf7d16.exe
17: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d17.exe
18: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d18.exe
19: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d19.exe
20: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d20.exe
21: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d21.exe
21: http://www.motherboardfaqs.com/Abit_nForce2/files/bios/nf7d23.exe
23: http://www.clubic.com/t/downloadall.php?iddrivers=1737
24: ftp://ftp.abit.com.tw/pub/download/bios/nf7-s_2.0/nf7d24.exe

b) Bios moddés: :super: Dukiclock :jap:

NF7-S rev 1.2

http://underclock.proboards20.com/index.cgi?board=dld&action=display&num=1074532869

NF7-S rev 2.0

:alert: Seul les bios D10 permettent d’avoir accès au coefficient 10 et 10.5 à haut FSB !! :alert:

10 modded: http://membres.lycos.fr/xigfrid1/forumhardware/NF7/bios/1.0_moded/SNF7D_10.bin[/url]

18 modded: http://forum.abit-usa.com/attachment.php?s=&postid=177360

19 modded pour rev 2.0 :http://forum.abit-usa.com/attachment.php?s=6d4ea0027d12cec8ac0f1996d79eb2e4&postid=178698

Bios modded de tictac: http://s6.invisionfree.com/underclock/index.php?s=b36576aa7fe33bfb597d95e5be152818&showtopic=42

Autres (23 3d fire, …): http://www.logan.eclipse.co.uk/downloads.htm

:alert: Il faut utiliser “Flash Menu” d’Abit pour flasher le Bios ! :alert:
ftp://ftp.abit.com.tw/pub/download/utilities/flashmenu/FlashMenu132.exe

  1. Drivers Nforce 2:

Windows 2000&XP:

2.03 (XP): ftp://download.nvidia.com/Windows/nForce/2.03/nForce_2.03_WinXP_localized_WHQL.exe

2.03 (2000): ftp://download.nvidia.com/Windows/nForce/2.03/nForce_2.03_Win2k_localized_WHQL.exe

2.45: http://download.nvidia.com/Windows/nForce/2.45/nForce_2.45_WinXP2K_WHQL_international.exe

3.13: http://download.nvidia.com/Windows/nForce/3.13/nForce_3.13_WinXP2K_WHQL_international.exe

4.24: http://www.clubic.com/t/downloadall.php?iddrivers=1775

Windows 98se & Millenium:

2.41: http://download.nvidia.com/Windows/nForce/2.41/nForce_Win9x_2.41_international_WHQL.exe

4.20: http://www.clubic.com/t/downloadall.php?iddrivers=1778

  1. Mods:

Refroidissement du Northbridge:

Un meilleur refroidissement du northbridge par rapport au ventillo d’origine est nécessaire si on veux atteindre un FSB plus haut et si on doit augmenter par conséquent le Vdd.

Ici j’utilise un rad/ventillo Titan Cu2VAB full cuivre avec de l’artic silver Alumina après avoir un peu poncé les bords de mon northbridge!

http://ibelgique.ifrance.com/niaboc-oc/northtitan.jpg

Pour permettre un meilleur contact entre le rad et le northbridge, la meilleur solution pour les north avec centre en métal est de le poncé et de lui donner un effet miroir comme l’a fait Tanker:

http://membres.lycos.fr/thetanker/nf7s/Dscn1413.jpg

Pour encore augmenter plus la dissipation de chaleur, j’ai placé un Enermax 90 devant le Titan posé sur ma carte graphique.

http://ibelgique.ifrance.com/niaboc-oc/northventillo.jpg

Refroidissement du Southbridge:

Malgré ce que bcp peuvent penser le southbridge chauffe beaucoup, à haut FSB sans refroidissement mon southbridge était à 70° en idle!

Ici j’utilise un Zalman ZM-NB32J collé avec la pâte thermique adhésive fournie dans l’emballage.

http://ibelgique.ifrance.com/niaboc-oc/southzalman.jpg

J’ai en plus ajouté un ventillo de 50mm provenant d’un rad AMD
Je suis maintenant à 30.2° pour le south ce qui est déjà mieux car le refroidissement du south permet de monter encore plus haut en FSB :smiley:

http://ibelgique.ifrance.com/niaboc-oc/southventillo.jpg
Refroidissement des mos-fets:

Les petits rads ne sont plus là en attendant d’en fabriquer d’autres plus performant!

http://ibelgique.ifrance.com/niaboc-oc/radmosfet.jpg

J’ai seulement placé un Sunon de 80mm devant les Mos-fet ce qui m’a permis d’avoir des tensions plus stable et de ne plus avoir de gel de l’écran en burn!

http://ibelgique.ifrance.com/niaboc-oc/mosfetventillo.jpg

Mod Vdd:

  • Crayon
    Matériel:

  • 1 Crayon

  • 1 Ohmètre

Le mod consiste à ajouter du carbone autours de la résistance en rouge et ainsi la shunter et donc diminuer sa résistance finale pour avoir plus de tension!

En premier lieux régler le Vdd à 1.4v dans le bios et couper PC et alim!

Ensuite mesurer à l’aide de l’ohmètre la valeur de base de la résistance, on devrait avoir à peu près de 570 à 580 Ohm

Entourer la résistance avec le crayon comme sur la photo en faisant bien attention de ne pas mettre de crayon sur un autre composant!

Vérifier ensuite ensuite la valeur de la résistance, chaque diminution de 30 Ohm devrait augmenter le Vdd de plus ou moins 0.1 Ohm!

Donc par exemple si la valeur de base était de 570 ohm et que l’on à maintenant 540 Ohm le Vdd devrait avoir augmenter à 1.5v pour 1.4v dans le bios!

Une fois la valeur de la résistance voulue atteinte pour le Vdd choisit, placer un morceau de scotch pour protéger la résistance car le crayon n’est pas éternel!

Il vaux mieux commencer par une petite diminution de la résistance pour s’assurer du bon fonctionnement du mod!

:non: Ne pas dessendre en dessous de 420 Ohm pour 1.4v dans le bios (1.9v réel) car si on choisit ensuite 1.7v dans le bios on auras 2.2v de Vdd :ouch:

http://ibelgique.ifrance.com/niaboc-oc/modvddcrnf7.JPG

Vérifier la valeur du Vdd comme indiquée dans le mod avec soudure :wink:

  • Résistance variable

Matériel:

  • 1 résistance variable de 5K
  • Soudure & fer à souder
  • 1 Ohmètre
  • Fils électriques

Le mod consiste à relier la résistance variable au point indiqué en rouge (borne de gauche ou de droite sur la résistance pas celle qui est celle!), elle même reliée à la masse (vis carte mère)

Il faut s’assurer de bien avoir 5K entre les deux bornes de la résistance variable!
Entre celle qui est seule et une des deux autres, en tournant à fond dans un sens ou dans l’autre, il faut obtenir 5K et retinir la bonne borne (si on à 0K en ayant tourner à fond dans un sens c’est que c’est l’autre!)

Premièrement il faut régler le Vdd à 1.4v dans le bios et sauver puis couper le PC et l’alim.

Il suffit donc de souder et d’une dernière fois s’assurer qu’on à bien 5K entre les deux bornes utilisées pour le mod!

http://ibelgique.ifrance.com/niaboc-oc/modvddnf7.JPG

Il est temps de redémarrer le PC et de vérifier le Vdd entre un des deux points verts et la masse (pas les deux verts ensemble!)
On devrait déjà avoir une petite augmentation du Vdd.

Pour ensuite augmenter le Vdd il faut couper le PC et tourner légérement la résistance variable et ensuite redémarrer et vérifier le Vdd. (personnellement je vérifie et augmente le Vdd en même temps dans le bios mais ce n’est pas conseillé!)

En mettant par exemple 1.6v réel pour 1.4v dans le bios, on devrait obtenir 1.9v en mettant 1.7v dans le bios!

:shout: Pour un northbridge avec le refroidissement d’origine, ne pas dépasser 1.9v de Vdd!

En watercoolant le northbridge, la valeur max à ne pas dépasser est 2.4v :fou:

Exemple de ce qui arrive quand trop de Vdd: http://membres.lycos.fr/thetanker/DSCN1424.JPG

Mod Vdimm:

  1. Overclocking

  2. Liens utiles

Tous les bios NF7 du site abit: http://www.abit.com.tw/abitweb/webjsp/english/download_content.jsp?pTITLE=NF7-S&#Driver

Refroidir le North et le South:
Radiateur Zalman ZM-NB32J: http://www.clubic.com/s/produits/22883.html
Radiateur Zalman ZM-NB47J: http://www.clubic.com/s/produits/27804.html
Radiateur Titan CU2VAB: http://www.clubic.com/s/produits/22255.html
Thermaltake Crystal Orb: http://www.clubic.com/s/produits/7164.html
DANGERDEN WATERBLOCK Z-CHIP POUR CHIPSET DE CARTE MÈRE:
http://www.openjl.fr/affiche_produit.asp?num=1703&cata=69&mot=&scata=67

  1. Divers

a) Relever les températures de sa NF7:

Voilà un récapitulatif de la façon d’avoir ces températures:

  • CPU externe: MBM (winbond 2)
  • Carte mère (et non pas le chipset :non: ): MBM (winbond 1)
  • Disques dur: MBM (IC35L120AVV207-1[0] pour mon 120Go)
  • Northbridge: Sonde senfu
  • Southbridge: Sonde senfu
  • RAM: Sonde senfu

Toutes les autres sondes de MBM ne servent pas ou ne fonctionnent pas!

b) Messages d’erreurs et Bips:

Messages d’erreurs:

BIOS ROM checksum error - System halted : Le contrôle de parité indique une erreur dans le BIOS et le système est arrêté. Il faut changer le BIOS. Contacter votre revendeur.

CMOS battery failed : La pile qui permet de garder vos paramètres du BIOS (type de disques durs, heures,…) est défaillante. Pile à changer

CMOS checksum error - Defaults loaded : Le contrôle de parité indique une erreur dans le chargement de vos paramètres du BIOS. Cela peut être dû à un problème de pile, donc vérifier la pile.

BIOS ROM checksum error - System halted
Le chargement du BIOS est incorrect, le BIOS peut-être corrompu. Contacter votre négociant de système ou le fabriquant de votre carte mère pour remplacer le BIOS.

CMOS checksum error - Defaults loaded
Le chargement de la CMOS est incorrect, donc le système charge une configuration d’équipement implicite. Une erreur de chargement peut indiquer que la CMOS est
devenu corrompu.
Awardbios

Signal ou message signification solutions:

1 bip long:
ok

1 bip long + 2 court:
Erreur accès carte graphique réinsérer carte graphique, sinon changer (si chipset graph. changer carte mère)

autres bips erreur:
Ram réinsérer barettes, sinon changer

Bios Rom checksum error= System Halted: Checksum du code Bios incorrect mis à jour du Bios

CMOS Battery Falled
Pile CMOS défaillante, Changer pile

Cmos checksum error=Defaults loaded:
Checksum du Cmos incorrect changer pile CMOS

Floppy disk(s) fall:
Non détection ou initialisation du lecteur de disquette Installation du contrôleur. Si absence de lecteur, alors mettre l’option “Floppy drive” du Bios sur None

Keyboard error or no keyboard present:
Ne detecte pas le clavier vérifier branchement clavier, au 1er lancement connecter le au port PS/2

Overide enabled=defaults loaded:
Problème d’initialisation système avec les paramètres de l’utilisateur charger paramètres par défaut

Primary master hard disk fall:
Non détection ou initialisation disque dur IDE maître primaire DD endommagé, si pas de DD IDE maître 1aire alors option “primary master” du Bios sur None

Primary slave disk fall:
Non détection ou initialisation disque dur IDE esclave primaire DD endommagé, si pas de DD IDE esclave 1aire alors option “primary slave” du Bios sur None

Secondary master hard disk fall:
Non détection ou initialisation disque dur IDE maître secondaire DD endommagé, si pas de DD IDE maître 1aire alors option “secondary master” du Bios sur None
Secondary slave hard disk fall non détection ou initialisation disque dur IDE esclave secondaire DD endommagé, si pas de DD IDE maître 1aire alors option “secondary slave” du Bios sur None

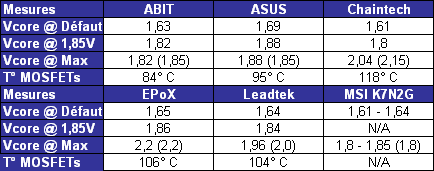

c) Vcore et t° mos-fet (comparatif):

Comment mesurer la température avec une sonde Senfu!

Nombreux sont les topics où l’on voit: “mon proc est à une telle température alors qu’avant avec mon autre carte il était à telle température!!”

Vous avez sans doute remarquer que tout le monde à sa ptite idée sur la température réelle de son processeur délivrée soit par la sonde interne (du processeur) ou externe (de la carte mère)

Par expérience j’ai pu constater des températures très différente d’une carte mère à l’autre avec le même processeur!
j’ai possédé une Asus A7V333, une Asus A7N8X et maintenant une Abit NF7-S et j’en arrive à la conclusion: " Aucune de ces trois cartes ne donne les mêmes températures dans les mêmes conditions (même proc et même système de refroidissement) avec des écarts allant de 8° en moins à 10° en plus par rapport à ma sonde senfu suivant telle ou telle carte!

Pour moi savoir la température de son processeur me sert juste de référence pour comparer un système de refroidissement avec un autre ou pour comparer un changement de ventillation dans ma tour!

Un processeur à une température qui peux sembler exessive ou trop basse pour certains ne m’influence pas le moins du monde, pour moi, l’important c’est la stabilité :oui:

Donc en conclusion j’ai décidé il y à quelques temps déjà de placer une sonde senfu pour mesurer ta température de mon processeur (une autre me sert également à mesurer la température de mon eau et une autre la température de ma carte graphique)!

Certains préconise de placer la sonde en dessous du processeur (C’est là que la sonde de la NF7 se trouve en réalité) mais à mon avis, c’est plus compliqué (passer un cable entre les pins :pt1cable: ) donc j’ai préféré placer ma sonde au plus près du core du processeur, toujours de la même manière d’un processeur à l’autre!

Voyons plutôt une photo! (je sais mon flash va trop fort :wink: )

http://ibelgique.ifrance.com/NIABOC-79/senfu.jpg

Comme vous pouvez le voir ma sonde est placée vraiment très près du core sans toute fois le toucher ( j’ai essayé, le PC se coupais après 5 seconde) et est fixée avec du scotch pour ne pas bouger (transport, chocs)!

Je préconise de ne pas toucher non plus les résistances se trouvant au dessus et en dessous de la sonde ce qui à entrainer chez moi de ne plus booter!

:non: Pas d’artic silver sur la senfu, aucun intérêt :non:

Bien fixer également le cable de la sonde (à gauche sur la photo), ici il est bien tenu par mes petit rads sur mes Mos-Fet!

:clap: :wink:

bon ben, le blem, c que je peux flasher le savior uniquement sous dos, sous win, ca marche pas. et sous win , c le bios ki veut pas… snif.

c un bios 10?? ilé vieux ce truc alors? non?

erf j’ai des températeur de fou chez moi avec ça

53°c au repos a 2,45 GHz alors qu’avant c’était 49/50°c

ça vous a fait pareil ceux qui ont mis le bios ??

:oui:

mais bon, je m’en fiche
:wink:

Moi ça me rasure pas tout ça 54°c au repos et 60°c en full à 2,45 GHz et 2,16V ça fait quand même bcp même si c’est super stable alors j’hésite a monter encore :heink:

niaboc> faudrait quand meme remettre ls liens corrects pour les 2 premieres images :slight_smile:

oki dés que j’ai le temps!

le bios modded ne marche pa top ché moi. pa + de 223 avec cpu interface enable alors que ma ram tient les 230 :frowning:

pas normal

wath’s the solution :cry:

change d’alim

Ais-je loupé la MAJ ou bien ais-je raison de l’attendre :??:

bon je commence par faire ça! après je remonte le pc!

Euh ce serait sympa de nous faire profiter de ce bios moddé !!!
Un petit lien serait le bien venu…thx

[:sanyohan]

t’es sur que ca vient de ca :frowning:

de toute facon, c’est prévue… [:frol33k]

mais $$$$ :frowning:
