[TOPIC OFFICIEL] A7N8X (Bios moded, mods Vcore & Vddr) MAJ importante

Un grand merci à FFman pour la MAJ du topic :jap:

Voilà, juste un ptit topic pour dire tous ce que vous arrivez à tirer de votre A7N8X, deluxe ou pas, quel que soit votre processeur!
Si vous avez des astuces, conseils, n’hésitez pas, ils sont les bien venu. :wink:

[fixed] [/fixed]

Sommaire :

  1. Vue d’ensemble de la carte mère
  2. Caractérisitiques
  3. Bios tweakés et officiels
  4. Mods vcore, vdimm et vdd
  5. Overclocking

[fixed] [/fixed]

[*]1) Vue d’ensemble :

http://www.lostcircuits.com/motherboard/asus_a7n8x/a7n8xsmaller.jpg
Vue du dessus

http://www.lostcircuits.com/motherboard/asus_a7n8x/box.jpg
Dans la boite!

http://www.lostcircuits.com/motherboard/asus_a7n8x/iopanel.jpg
Entrée/Sortie (deluxe)

[fixed] [/fixed]

[*]2) Caractérisitiques :

http://ffman13.free.fr/A7N8X/specifications.JPG

[] plus d’infos sur la A7N8X Deluxe ici
[
] plus d’infos sur la A7N8X-X ici
[*] plus d’infos sur le chipset Nforce2 ici

Le nforce 2 en quelques mots :

  • supporte les 200mhz de FSB
  • supporte toutes les mémoires DDR (double data rate) jusqu’à la PC3200 (200mhz)
  • le chipset le plus rapide pour AMD
  • supporte le Dual Channel (nforce 2 ultra 400)
  • utile pour l’overclocking car il bloque la fréquence des ports AGP/PCI
  • un super son :super:
  • que dire ?? :stuck_out_tongue:

[fixed] [/fixed]

[*]3) Bios tweakés et officiels :

[*] bios 1007 officiel (deluxe) :

http://ffman13.free.fr/A7N8X/1007%20officiel.JPG
http://ffman13.free.fr/A7N8X/1007%20officiel%202.JPG
http://ffman13.free.fr/A7N8X/1007%20officiel%203.JPG

[*] bios 1007 uber (deluxe) :

http://ffman13.free.fr/A7N8X/1007%20ubber.JPG
http://ffman13.free.fr/A7N8X/1007%20ubber%202.JPG
http://ffman13.free.fr/A7N8X/1007%20ubber%203.JPG
http://ffman13.free.fr/A7N8X/1007%20ubber%204.JPG
http://ffman13.free.fr/A7N8X/1007%20ubber%205.JPG
http://ffman13.free.fr/A7N8X/1007%20ubber%206.JPG

:alert: les valeures sélectionnées dans les sreenshots ne sont pas les valeures recommandées, c’est juste pour montrer les valeures maximales que le bios permet de paramétrer :alert:

[*] Avantages du bios uber sur le bios officiel :

  • l’option “cpu interface = agressive” est disponible
  • vdimm@2.9V contre 2.8V pour le bios officiel
  • le vchipset@1.9V mais le voltage ne varie psa en fait, donccette option ne sert à rien
  • vagp@1.8V contre 1.7V dans le bios officiel
  • plus de choix pour les coefficients multiplicateur
  • on peut désactiver le logo EPA
  • on peut désormais gérer les modes PIO et IDE via le bios

[*] Où télécharger les différents bios ?

[*] Comment flasher mon bios ?

  • sous windows : téléchargez cet utilitaire + un bios adapté à votre carte mère (deluxe ou pas, rev1.x ou rev2.x)
  • sous dos :
  • copiez votre bios sur une disquette
  • appuyez sur [alt]+[F2] au démarrage de votre pc
  • vous devez maintenant taper le nom du fichier de votre bios (1007d.bin par exemple)
  • appuyez sur entrée et laissez vous guider :wink:

[fixed] [/fixed]

[*]4) Mods vcore, vddr et vdd

MATERIEL:

  • 1 potentiomètre de 44K Ohm pour le mod Vcore
  • 1 potentiomètre de 30K Ohm pour le mod Vdimm
  • 1 potentiomètre de 1MOhm et une résistance de 1MOhm pour le mod Vdd
  • 6 fils électriques (2 par mod)
  • De l’étain
  • Un (bon) fer à souder (< à 70W et un embout assez fin)

EXPLICATIONS :

[*] Mod Vcore (voltage du processeur) :

Souder un des fils à la 6ème pin comme indiqué sur la photo et brancher son autre extrémité au potentiomètre (sur une des 2 pins qui se trouve à l’extémité du potar)

http://www.ginun.net/images/niaboc/Vcore.jpg

Souder ensuite votre deuxième fils à la pin du milieu sur le potentiomètre et brancher son autre extrémité à une masse (une des vis de la carte mère par exemple)

http://www.ginun.net/images/niaboc/MasseVcore.jpg

[*] Mod Vddr (voltage de la mémoire vive) :

Souder un des fils à la 2ème pin comme indiqué sur la photo et brancher son autre extrémité au potentiomètre (sur une des 2 pins qui se trouve à l’extrémité du potar)

http://www.ginun.net/images/niaboc/Vdimm.jpg

Souder ensuite votre deuxième fils à la pin qui est au milieu du potentiomètre et brancher son autre extrémité à une masse (une des vis de la carte mère par exemple)

http://www.ginun.net/images/niaboc/MasseVdimm.jpg

[*] Mod Vdd (voltage du chipset) :

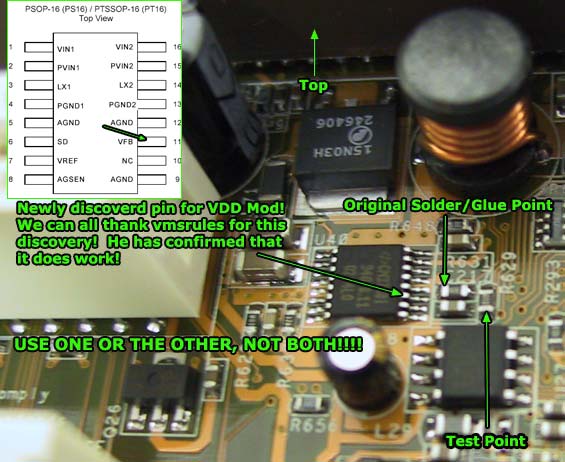

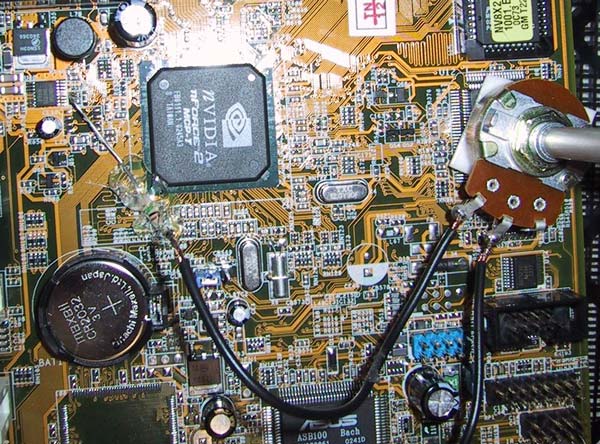

Souder un des fils au potentiomètre (sur une des 2 pins qui se trouve à l’extrémité du potar) et l’autre extrémité du fil à une borne de la résistance. Soudez ou collez avec du silicone (méthode préconisé) l’autre borne de la résistance au 11ème pin du composant indiqué sur la photo.

Souder ensuite votre deuxième fils à la pin qui est au milieu du potentiomètre et brancher son autre extrémité à une masse (une des vis de la carte mère par exemple)

voici l’adresse où j’ai trouver ce mod

:alert: pour mesurer la tension du vdimm et du vchipset il vous faut un voltmètre tandis que la tension du vcore s’affiche dans le bios :alert:

[*] Comment souder :

  • Branchez votre fer à souder
  • Coupez et dénudez vos fils à la bonne longueur
  • Coupez un morceau d’étain
  • étamez votre fer à souder (étamer veut dire mettre un peu d’étain sur un fil ou un fer à souder par exemple)
  • étamez une extrémité de votre fil
  • Posez l’extrémité étamé de votre fil sur le pin du composant
  • Posez votre fer à souder par dessus et attendez que l’étain fonde, à ce moment là, enlever votre fer et attendez que votre étain sèche (1 ou 2 secondes)
  • Vérifiez que votre fil est bien soudé au pin du composant pour ne pas qu’il se détache
  • Faites ensuite le même système pour souder l’autre extrèmité du fil à un pin du potentiomètre
  • N’oubliez pas de souder le fil neutre :wink:

[fixed] [/fixed]

[*]5) Overclocking :

[*] Les réglages du bios :

  • allez dans le menu advances > chipset features
  • mettez ces valeures :
    [fixed]CPU external freq. = 200mhz (1)
    CPU frequency multiple settings = Menu
    CPU multiple = (valeure d’origine de votre processeur) (1)
    System performance = user defined
    CPU interface = agressive
    memory frequency = 100% (2)
    memory timings = user defined
    SDRAM active precharge delay = 11 (3)
    SDRAM ras to cas delay = 2 (3)
    SDRAM ras precharge delay = 2 (3)
    SDRAM cas latency = 2 (3)
    FSB spread spectrum = disable
    AGP spread spectrum = disable
    CPU vcore setting = menu
    CPU Vcore = 1.65V (ou plus si besoin) (4)
    Graphics aperture size = 128mb
    AGP frequency = 66 mhz
    System bios cacheable = disable
    Video ram cacheable = enable
    DDR reference voltage = 2.6V (ou plus si besoin) (5)
    AGP vddq voltage = 1.5V (6)
    Chip voltage control = 1.6V (7)
    AGP 8x = enable (8)
    AGP fast write capability = enable (9)
    [/fixed]

1 : la fréquence du processeur est le produit du coefficient multiplicateur et du fsb, il vaut mieux un haut fsb qu’un haut coefficient multiplicateur

2 : si votre mémoire vous permet de rester synchrone (même fréquence que le fsb du processeur) il faut mettre 100% sinon vous devez diminuer (66% par exemple) ou augmenter les timings ou encore augmenter le voltage de la mémoire

3 : les meilleures timings sur nforce2 sont 2.2.2.11, mais votre mémoire ne risque pas de ne pas apprécier, mettez alors les timings les plus bas possible que votre ram puisse accepter (2,5.2.3.7 par exemple) ou augmentez le voltage pour pouvoir redescendre les timings. Vous pouve aussi augmenter les timings pour obtenir nu fsb synchrone (le plus performant) en mettant vos timings sur 3.3.3.8 par exemple.

4 : plus vous augmenterez la fréquence de votre processeur et plus il deviendra instable, il vous faurdra donc augmenter le voltage (vcore).

5 : plus vous augmentere la fréquence de votre mémoire ou que vous baisserez les timings, plus vous devrez augmenter le voltage.

6 : cette valeur ne doit pas etre changé au risque de griller votre carte graphique.

7 : cette option n’a pas d’effet, en réalité le voltage ne change pas.

8 : l’agp 8x est destiné au dernière carte graphique, la votre ne le supporte peut etre pas, auquel cas vous devrez mettre cette valeur sur “disable”

9 : cette valeure peut causer une instabilité sur certaines cartes graphiques, assurez vous que cette dernière supporte cette otpion.

:alert: en augmentant le voltage, vos composants vont chauffer plus qu’a la normale, vous devez prévoir un refroidissement conséquent ! (exception : la mémoire chauffe très peu) :alert

pas trouvée près de chez moi!

nouveau test, come back de la fenêtre et du tuyau!
14416.5 Vcore 1.85
158
15 Vcore 1.85
12813 à 3d mark @ 15515 et Ti4200 @ 300-590
215
6.5 Vcore 1.65, juste pour voir si je pouvais monter le FSB

Alors si je met le coeff 12.5 ou 12, sous windows il est à 7, je sais pas pourquoi!

3DMark déconne toujours autant et plante lamentablement au dessus de 155 de FSB alors que sur mon A7V333 il fonctionnait parfaitement jusque 183!

moi, si j’eteint le pc, j’ai :
ponts reliés : coeff 8 partout
ponts non reliés : coeff 16 partout

et ce probleme apparait uniquement si j’eteint le pc, si je fais un reset y’a pas de probleme.

c seulement apres 5 à 10 reboot que les coeffs refonctionnent…

d’apres vous, ca vient du proc ou de la cm ?

sinon pour la modif voltage :

http://odemarie.nerim.net/bench/mods_A7N8X.jpg
(je te le met en lien, l’image est trop grande :stuck_out_tongue: )

oups c un peu grand…

Salut à tous,

Je debarque un peu sur ce forum (en fait, ca fait un moment que je ne suis plus venu). Je viens de changer de matos.
J’ai pris un AMD 2100+ 13m. + A7N8X.
Mon boitier est un ANTEC plutot bien ventilé.

Hier soir, j’ai voulu essayer l’overcloking. Mais j’ai pas trouvé comment monter de Mghz en Mghz ! J’ai juste reussi a monter directement a 166 ! ET CA TIENT !!!

Temperature proc : 40° !
Equivalent a un XP 2700+

J’ai lancé le bench madonion… et aucun plantage (score 6500)

Pouvez vous me dire comment grimper de mghz en mghz ???

Merci

Shreckmike

bin dans les paramettre, tu met pas en auto mais en user define :wink:
(ou alors c le by spd qu’il faut changer je sais plus)

merci pour le lien Biocef
pour le fsb, faut se mettre sur menu ou sur user defined et t’as tous les fsb que tu veux de 100 à 250!

A mon avis, tous les problèmes de cette carte viennent des drivers Nforce 2, ou du bios (moins sur)!
Par exemple depuis que j’ai cette carte 3dmark ne fonctionne plus!

T’as souder comment à la 6ème pin? ç’est très petit et le potentiomètre, tu relies comment par rapport à ses 3 Pins?
potentio vu de face et pin vers le bas

bin comme sur la photo :wink:

c pas facile a souder, j’ai mis un peu d’etain sur le bout du fil, j’ai posé le fil sur la pin et j’ai chauffé le fil pour que l’etain fonde

Merci pour la reponse.
Perso, j’ai rien soudé du tout… j’ai du rater un episode…
Y a un site qui explique ca ?
Shrecmike

Aucun probleme pour le moment

BIOS rev. 1017 Beta 005 T9
Drivers NvForce (CD ASUS)
j’attends ma seconde barrete de pc 2700 qui arrive pas :cry:
ainsi que mon SLK 800 qui n’arrive pas non plus :cry:

Pour commencer à overcloker.

Ah oui juste un petit probleme au niveau de la carte son
quand je monte le son assez fort je percois un petit souffle
venant ni de mes enceintes ni de mon casque. j’ai essayer de
regler avec le tres complet utilitaire nvidia mais rien n’y fait
de plus la qualité du micro est moyenne :expressionless:
mais c’est peu être un probleme perso

Je vais surrement rebrancher ma soundblaster pci 128

:stuck_out_tongue:

va voir un peu plus haut

G aussi laisser ma soundblaster 5.1, sinon pour le souffle c normal à fond

j’ai mis 2 potars de 25k et sinon bin sur la photo tu vois bien comment le potar est soudé ou non ?

oui je vais essayer mais est ce que je peux mettre un grand potar à la place du petit?
