bonjour a tous j’ai un petit probleme sur le debut d’un exo

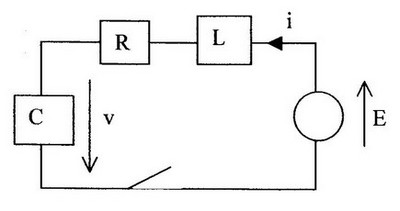

circuit
a t=0 on ferme l’interrupteur
on me demande d’etablir l’equa diff de la tension V en respectant les conventions du shema
donc je touve
mais comme le condensateur est en convention generateur je suis pas sur
et comme c’est la premiere question d’un long DM je voudrais pas me planter
Arf dommage, mes cours sont loins, je ne saurais pas y faire maintenant
hisvin
Septembre 10, 2006, 12:47
3
J’avais 0 en élec à l’IUT.
:ane:
Mon niveau n’a pas augmenté depuis.
C’est faux assurement car tu obtient une équation qui donne une solution instable (il faut avoir que des plus du coté des termes differentiels).
Appelle V2 la tension V2=-V et refait le calcul il te suffira de remplacer à la fin.
BarbiKen:
C’est faux assurement car tu obtient une équation qui donne une solution instable (il faut avoir que des plus du coté des termes differentiels).
Appelle V2 la tension V2=-V et refait le calcul il te suffira de remplacer à la fin.
merci du conseil
donc j’obtient
d²V/dt+(R/L)dV/dt+V/(LC)=-E/(LC)
la ca a l’air bon en plus V est une bien sinusoide contrairement ma premiere expression
J’ai pas fait le calcul mais cela doit être ça.
Manquerait plus que ca :paf:
fbzn
Septembre 10, 2006, 1:27
8
Mouais… :o
q= CV
i = dq/dt
i = CdV/dt
Soit V + Ri + Ldi/dt + E = 0
ou encore:
V +RC dV/dt + LC d²V/dt² = -E
Mouais… :o
[:shy]
S’trop facile pour toi … :o
nicous
Septembre 10, 2006, 8:32
11
Dire que jai fais de l’electro au lycee et que je sais meme pas ce que represente ce schema…
juju251
Septembre 10, 2006, 9:20
12
Il n’est pas vraiment exact son schéma:
L représente une inductance (bobine)
R une résistance
C une capacité (condensateur)
Edit: quand je dis pas vraiment exact j’entends par la qu’il n’utilise pas les symboles
nicous
Septembre 11, 2006, 12:12
13
oui fin jetais vraiment nul et jai vite oublié le minimum que je savais.
U=RI…
fbzn
Septembre 11, 2006, 12:27
14
Personnellement, je préfère I= U/R, car c’est de la différence de potentiel que nait le courant, mais je pinaille… [:shy]
nicous
Septembre 11, 2006, 12:40
15
oui cest sur cest juste le seul truc que jai retenu de mon bac électro
