Présentation du Shuttle K45

Bonjour à tous, ce petit Topic va vous faire découvrir le petit Barebone Shuttle K45 un petit boitier qui va plus etre une NetBox qu’un PC polyvalent vu la légèreté de la configuration et certains manques au niveau de l’équipement :wink:

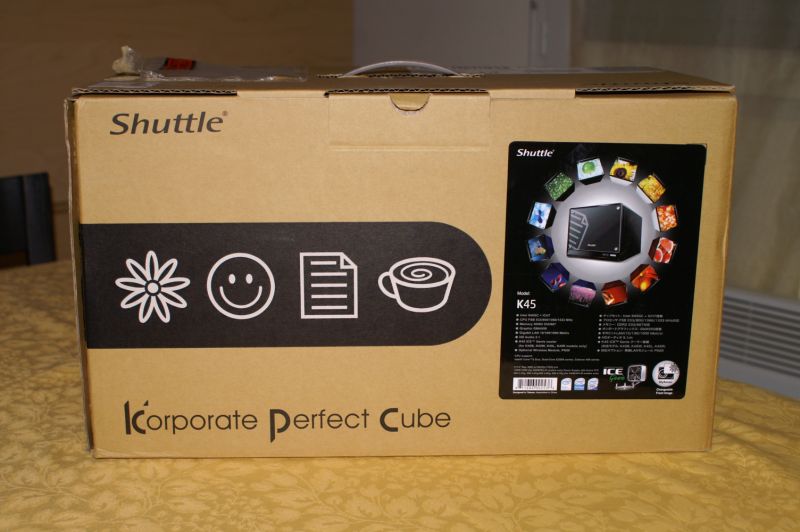

tout d’abord les photos du l’emballage de la bete

http://2807photo.free.fr/forum/Clubic/K45/Image_001.JPG

bon, comme vous pouver le voir c’est une superbe boite en … carton couleur carton :lol:

le boitier en tres bien protégé, il y a 3 cm de mousse sur les cotés et 6 a l’avant et l’arrière, en plus il est protégé par un petit étuit en tissu léger, mais suffisant pour que la peinture ne soit pas rayée par la mousse (photos a venir)

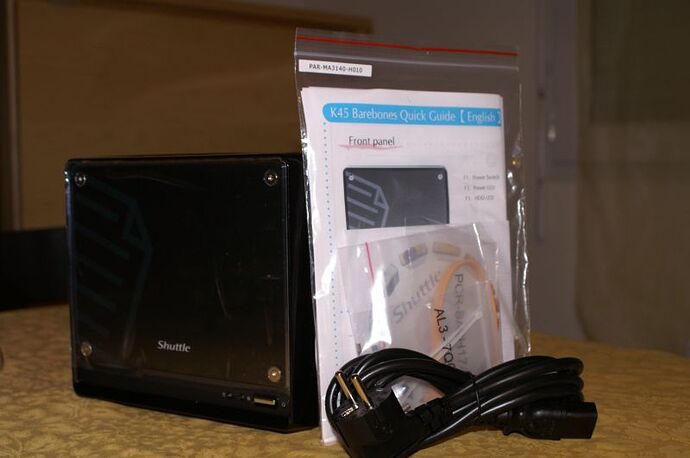

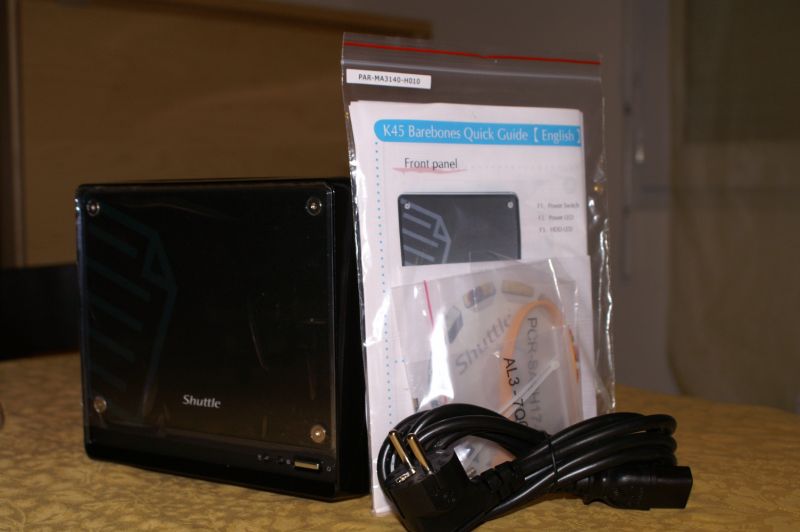

ensuite voilà le contenu de la boite

http://2807photo.free.fr/forum/Clubic/K45/Image_002.JPG

on peut y voire le Barebone (évidemment) le cable d’alim, un cable SATA, un guide démarage rapide (vous guide dans l’installation des composants et vous renseigne sur la disposition des composants), le CD de pilotes, et un sachet avec la visserie pour les disques durs, une clé allen pour le démontage du plxi de façade (pour la customisation :wink: ), 2 colliers riselan et des mini vis (apparement pour les lecteurs/graveurs au format slim … )

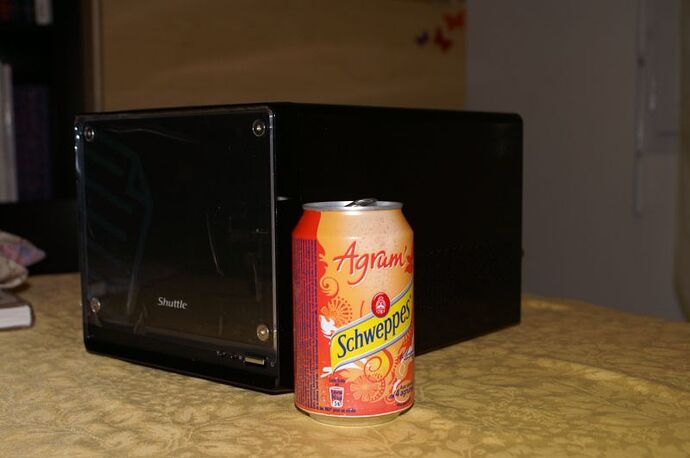

niveau taille c’est plutot compact
dimentions :
profondeur : 28 cm
largeur : 19 cm
hauteur : 17 cm

http://2807photo.free.fr/forum/Clubic/K45/Image_003.JPG

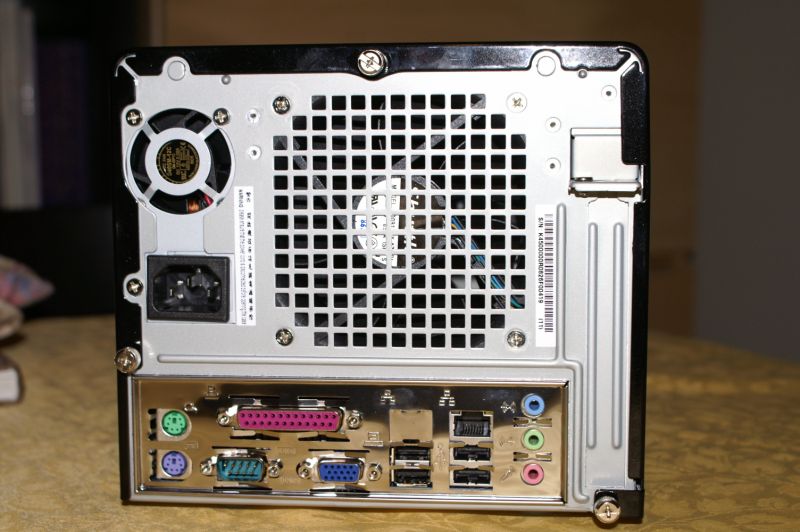

sur le panneau arrière on peut voir les différents connecteurs
les classiques ports Clavier/souris en PS2, un port paralelle, un port série, un port VGA, 4 ports USB 2.0, un port Lan Gigabyte, et les entrées/sorties audio

l’ouverture de la bete se faire l’aide de 3 vis a main

http://2807photo.free.fr/forum/Clubic/K45/Image_004.JPG

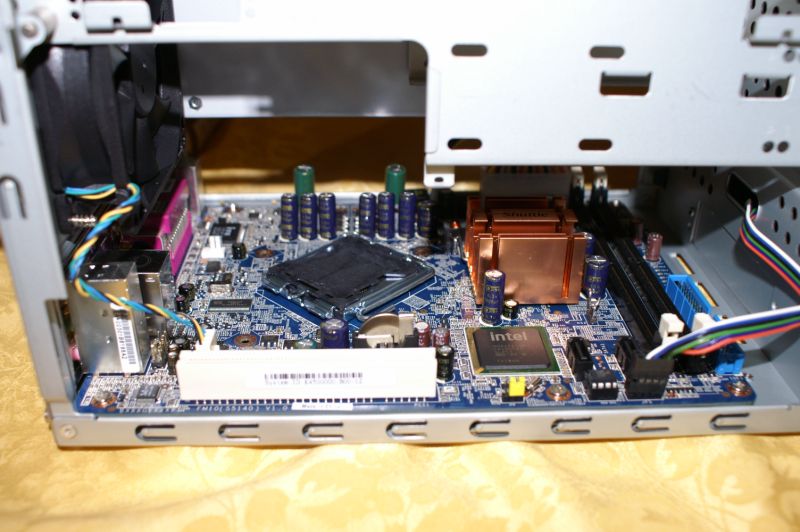

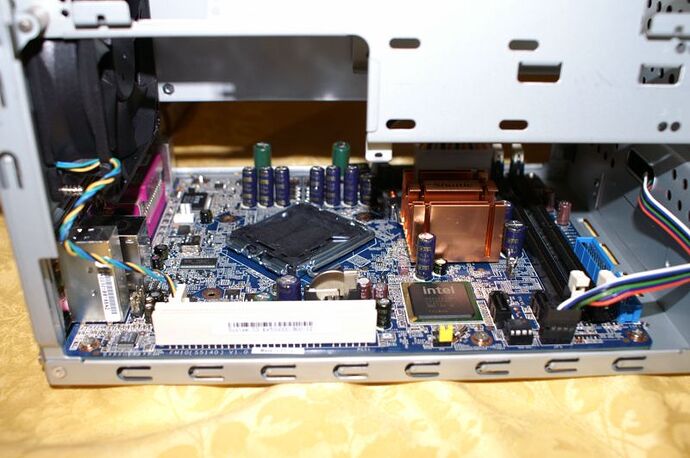

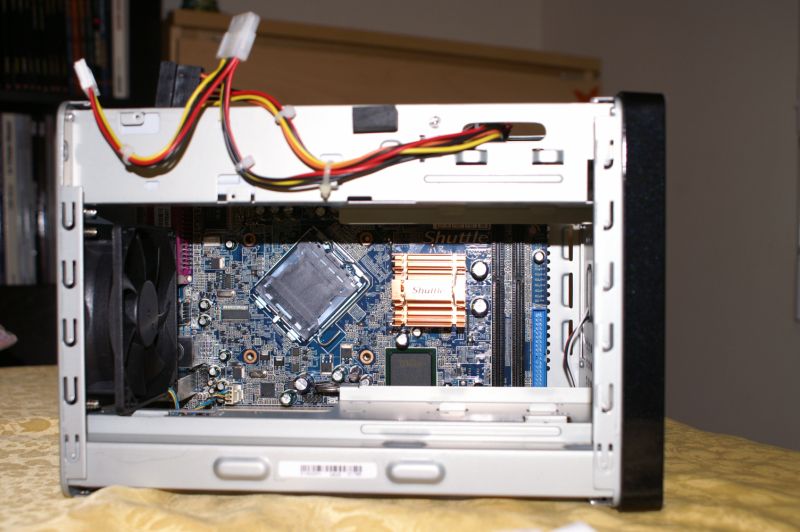

a l’intérieur ensuite, rien de bien excitant, juste le nécessaire, et encore :wink:
on trouve le socket (format intel S775) pour le processeur
les procs supportés sont : les Core 2 Duo E7xxx / E6xxx / E4xxx, les Pentium Dual-Core 2xxx et les Celeron D 4xx, dans la limite d’un TDP de 65W maxi
ensuite il y a 2 slots mémoire qui supportent les DDR2 PC4200 et PC5300, et oui pas de support des PC6400 :confused: et 1 Go maxi part port (bien que certains aient réussi a faire fonctionner 2x2Go)
un port IDE pour 2 périphériques a cette norme
2 ports SATA
un port PCI

et c’est tout

et oui pas de port PCIe :confused:

l’alim n’est hélà équipée que de 2 connecteurs (un IDE et un SATA)

http://2807photo.free.fr/forum/Clubic/K45/Image_005.JPG

http://2807photo.free.fr/forum/Clubic/K45/Image_007.JPG

au niveau caractéristiques :
Alimentation 100W : 3.3 : 10A / +5V : 10A / +12V : 7.5A
Chipset Graphique : GMA 950 (une bete sous 3D mark 06 : 199 :lol:)
Chipset Intel 945GC + ICH7

j’ai choisi de mettre un Pentium E2160 (1.6 ghz) , 2x1 Go de DDR2 P5300 (de marque Nanya qui provient d’un PC Acer) et un disque dur Sata de 160Go en 2.5 pouces WD1600BEVS pour la taille et le silence

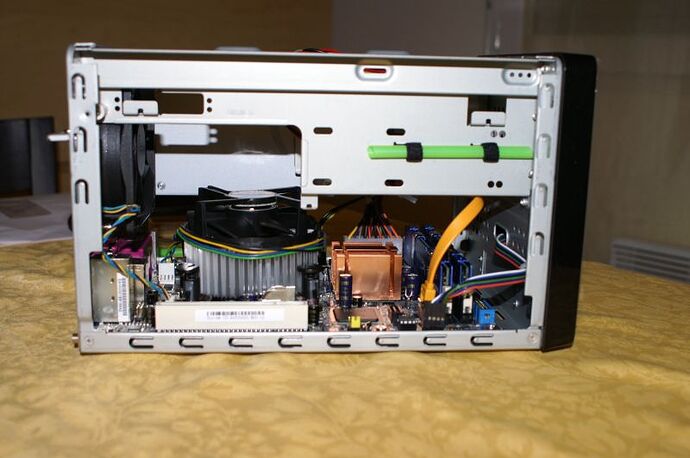

le ventirad est un mix entre une base de ventirad box pour P4 evec base cuivre et le ventillo d’un ventirad de pentium E2xxx, ça permet d’avoir un ventirad box performant grace a la base cuivre et silencieux grace au ventillo PWM tres silencieux

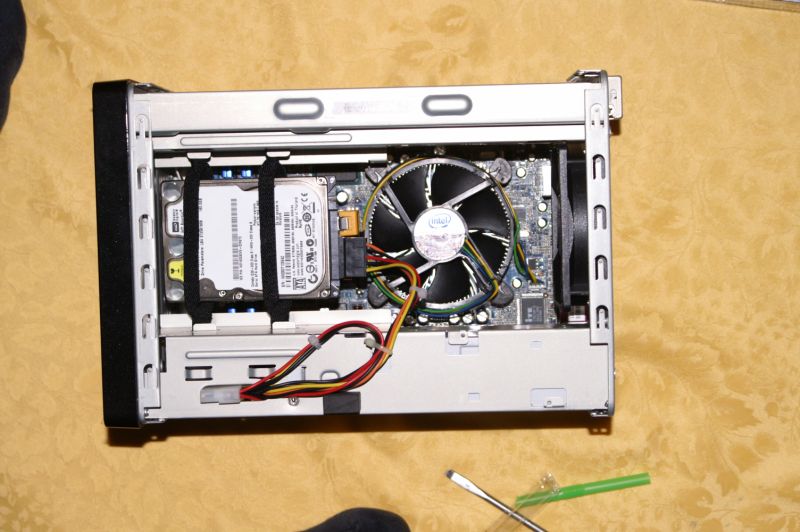

pour le dqsque dur j’ai utilisé les élastiques de mon Antec P150 afin de réduire a néant les vibrations et surtout ne pas avoir a bidouiller de support 2.5 -> 3.5

http://2807photo.free.fr/forum/Clubic/K45/Image_009.JPG

http://2807photo.free.fr/forum/Clubic/K45/Image_010.JPG

pour l’install du windows je me suis d’abord tourné vers une clé usb U3 bootable avec modif pour la faire reconnaitre comme lecteur CD/DVD avec mon windows XP dessus (comme décrit ici : www.tt-hardware.com… ) mais bon j’avais un plantage en cours d’install :confused:

j’ai du me résigner l’installe en branchant mon vieux graveur CD en IDE :frowning:

mais bon l’install s’est bien passée :smiley:
Edité le 02/11/2008 à 14:15

les premiers benchs :
3Dmark06
http://www.zimagez.com/miniature/3d06.jpg

Super pi avec le proc OC @ 2.37 Ghz (le maxi autorisé par le bios :wink: )
http://www.zimagez.com/miniature/superpi24.jpg

ju mettrais un SuperPi @ stock
les screen du bios …

ce sui me gène c’est surtout le vait de ne pas pouvoir toucher aux voltages du proc vu que ce barebone est donné pour un PC “vert” j’aurais bien aimé pouvoir undervolter mon proc pour gagner un peu en puissance consommée

Puissance consommée :

a venir
Edité le 02/11/2008 à 14:33

réservé

Joli topic :super: , j’aime bien ces petites boîtes.

1/ Il est pas trop bruyant le petit ventilo de l’alim à l’arrière ? :slight_smile:
2/ Le Schweppes Agrum’ , c’est pas bon :smiley:

merci :jap:

1/ le seul truc qu’on entend c’est effectivement le ventillo de 4cm de l’alim ( il va falloir que je trouve un truc pour le faire taire :/)
2/ :pfff: au contraire c’est super bon :miam:

Jolie présentation pour le moment :stuck_out_tongue: Petite question : la paille, c’est pour fixer le disque dur ? XD
Sinon, niveau prix, c’est combien ? (parce que bon, pour une machine qui pourra lire des vidéos 1080p seulement avec un E7xxx … ça peut revenir cher au final.)

Si il n’y a que lui, j’imagine que c’est largement supportable quand même, non ? :neutre:
Edité le 02/11/2008 à 14:31

pour les pailles, oui c’est pour tenir les élastiques du disque dur, mais je suis en train de voir pour un systeme un peu plus disqcret :smiley:

niveau prix : dans les 110€ environ : www.clubic.com…
comme je l’ai dit, je ne le considere que comme NetBox dans mon cas, pour de la vidéo HP il me semble trop bruyant, a moins de le mettre dans un meuble fermé :neutre:

et pour le bruit, non ce n’est pas insuportable mais juste génant vbu que j’ai ma tour principale qui est tres discrete, la différence est quand meme notable :confused:
