[Présentation] Asus p5e3 ws pro

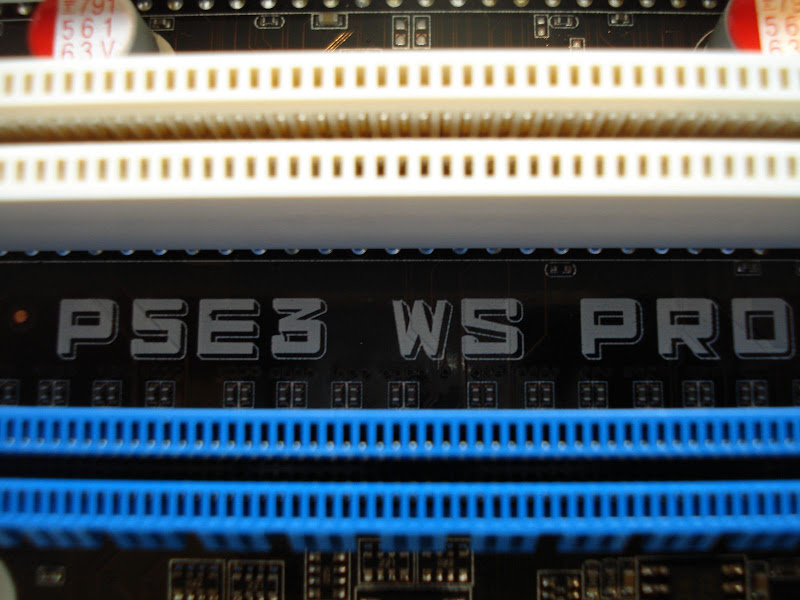

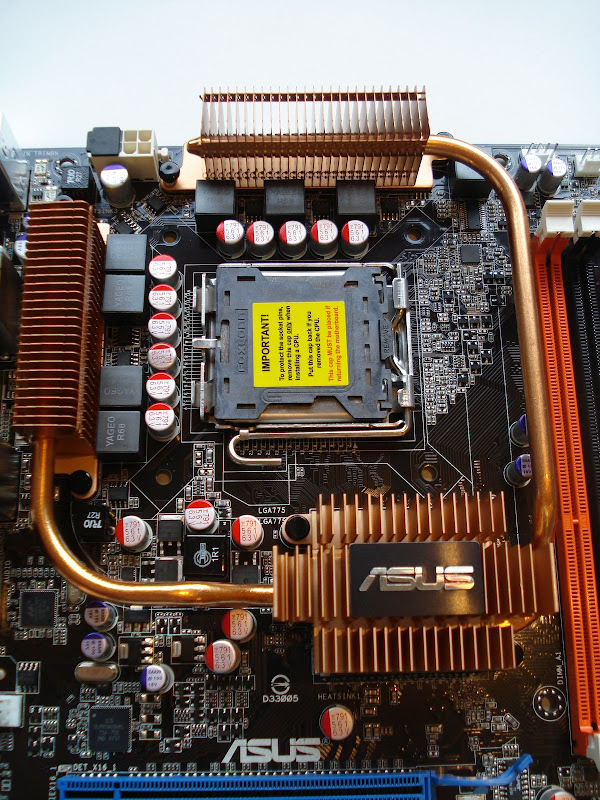

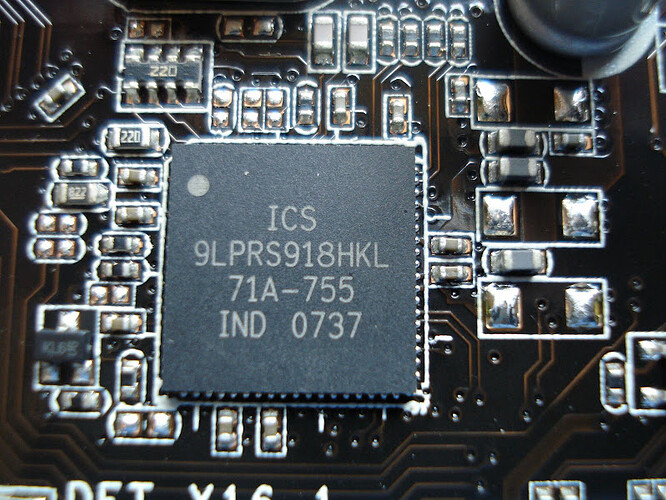

Asus P5E3 WS PRO

http://lh3.ggpht.com/P5E3WSPRO/SAhjD67zqcI/AAAAAAAAAC8/EG66zPvNENU/DSC02331.JPG?imgmax=800

http://lh6.ggpht.com/P5E3WSPRO/SAhjFq7zqdI/AAAAAAAAADE/j9vMJ9T-zVQ/DSC02332.JPG?imgmax=800

http://lh6.ggpht.com/P5E3WSPRO/SAhjKq7zqfI/AAAAAAAAADU/eoZrwailRJc/DSC02334.JPG?imgmax=800

http://lh5.ggpht.com/P5E3WSPRO/SAhjUa7zqkI/AAAAAAAAAD8/sXiCqVtycA4/DSC02339.JPG?imgmax=800

http://lh5.ggpht.com/P5E3WSPRO/SAhjXa7zqlI/AAAAAAAAAEE/VnqNGem0v2o/DSC02341.JPG?imgmax=800

Caractéristiques

CPU

Socket LGA775 pour les processeurs Intel® Core™2 Quad / Core™2 Extreme / Core™2 Duo / Pentium® Extreme / Pentium® D / Pentium® 4
Compatible avec les processeurs Intel® 05B/05A/06
Support des futurs processeurs Intel® gravés en 45 nm

Chipset

Intel® X38 / ICH9R avec la technologie Intel® Fast Memory Access
Front Side Bus 1600/1333 / 1066 / 800 MHz
Mémoire 4 x DIMM, max. 8 Go de mémoire DDR3 1800(O.C.)/1600(O.C.)/1333/1066/800 MHz, un-buffered
Architecture mémoire Dual channel
Slots d´extension 2 x PCIe 2.0 x16
1 x PCIe x 1
2 x PCI-X
1 x PCI

Stockage

Southbridge

  • 6 x Ports SATA 3.0 Gb/s
  • Technologie Intel Matrix Storage prenant en charge RAID 0, 1, 5 et 10
    Contrôleur PATA et SATA
  • 1 x ATA
  • 2 x SATA externes 150/300 (RAID 0,1,10,5)
  • 2 x SATA 150/300 (RAID 0,1,10,5)

LAN

2 x Contrôleurs double Gb LAN Marvell88E8056

Audio

Système haute définition audio 8 canaux exploitant le codec ADI® AD1988B

  • Support Jack-Sensing, Enumeration, Multi-streaming
  • Sortie S/PDIF coaxile/optique
  • ASUS Noise Filter

USB

12 x Ports USB 2.0/1.1

Fonctionnalités uniques

  • AI Slot Detector
  • Q-Shield
  • Q-Connector

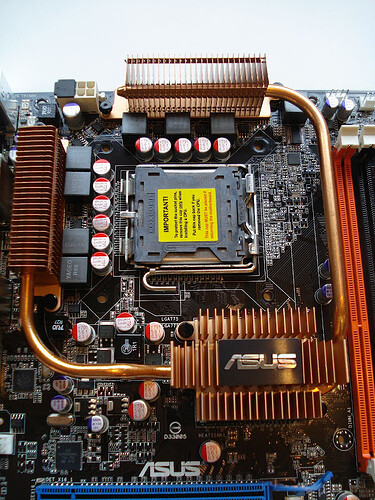

  • Solution thermique sans ventilateur : solution Heat-pipe
  • Solution thermique sans ventilateur : Stack Cool 2
  • Noise Filter
  • MyLogo 2
  • CrashFree BIOS 3
  • EZ Flash 2
  • C.P.R. (CPU Parameter Recall)
  • SFS (Stepless Frequency Selection)
  • O.C. Profile

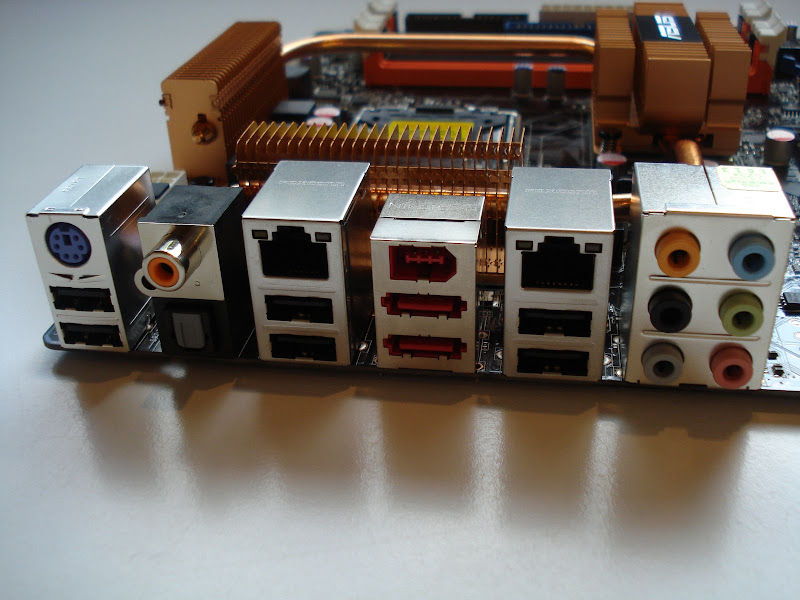

Ports E/S à l´arrière

1 x Port PS/2 pour clavier
1 x Sortie S/PDIF (Coaxiale + optique)
2 x SATA externes
1 x IEEE1394a
2 x Ports RJ45
6 x USB 2.0/1.1
E/S audio 8 canaux

Connecteurs E/S internes

Connecteur d’alimentation ATX 24 broches
Connecteur d’alimentation ATX 12V 8 broches
Intrusion châssis
Ventilateur CPU avec contrôle PWM
Ventilateur châssis 1 avec contrôle Q-fan
Ventilateur châssis 2 avec contrôle Q-fan
Ventilateur PWR
Connecteur IDE
Connecteur disquette
CD audio in
6 x USB2.0
Connecteur panneau 20 broches
1 x Port IEEE 1394a
1 x Port COM
Prise TPM
Connecteur audio

BIOS

16 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, BIOS multilingue, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0, DMI 2.0, WOL par PME, WOR par PME, PXE
Accessoires 1 x USB2.0 / 1 module IEEE1394
1 x Module port COM
Câble signal Serial ATA pour 8 périphériques
Câble d’alimentation Serial ATA pour 8 périphériques
1 x Câble Ultra DMA 133/100
1 x Câble disquette
1 x Q-Shield
Q-connector 3 en 1
CD de support AI Booster
ASUS PC Probe II
Logiciel anti-virus
Adobe Acrobat Reader ver 7.0
Microsoft Direct X ver 9.0C
Facteur de forme Format ATX, 12"x 9.6" (30,5 cm x 24,4 cm)

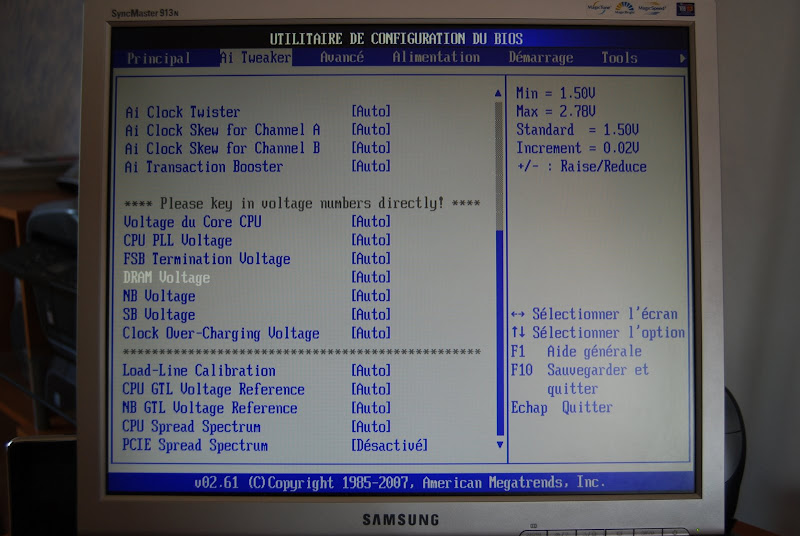

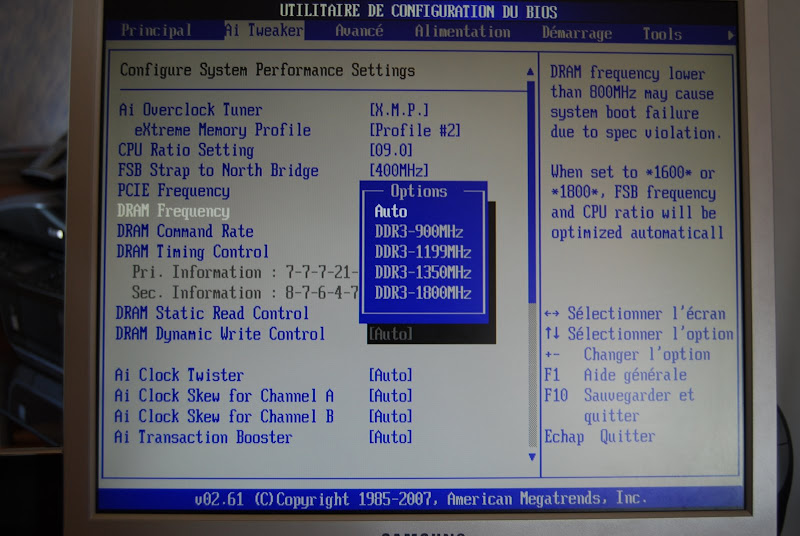

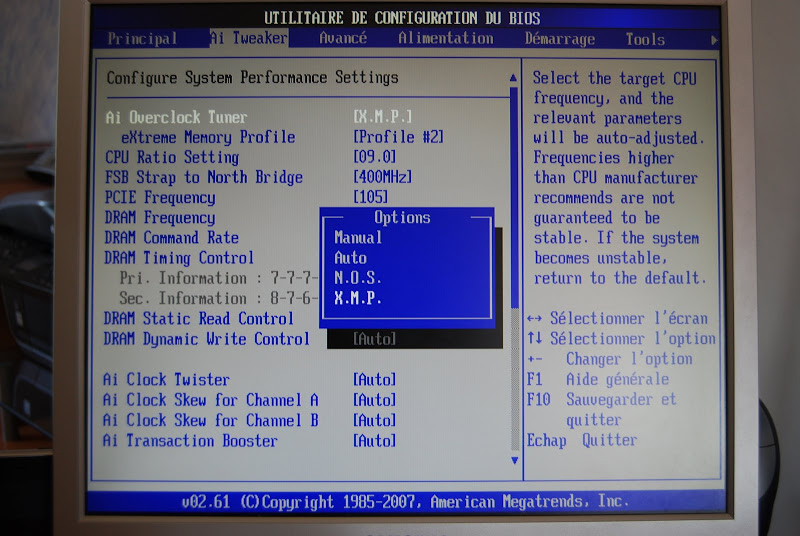

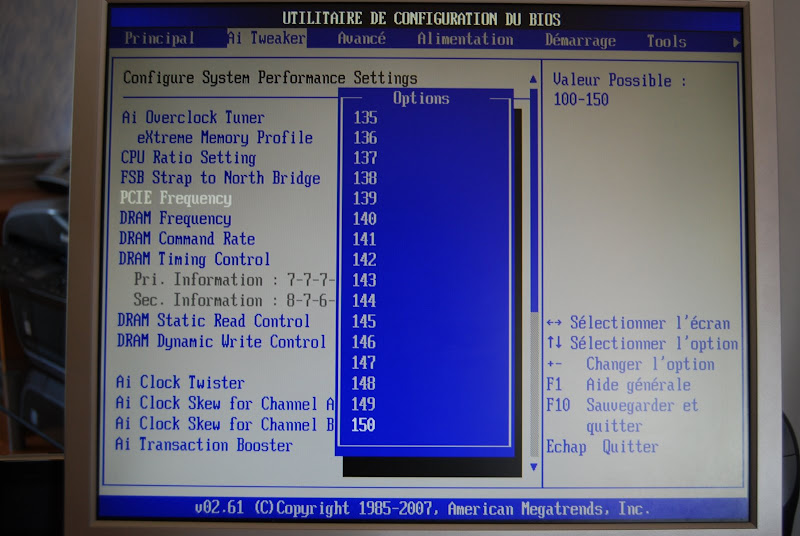

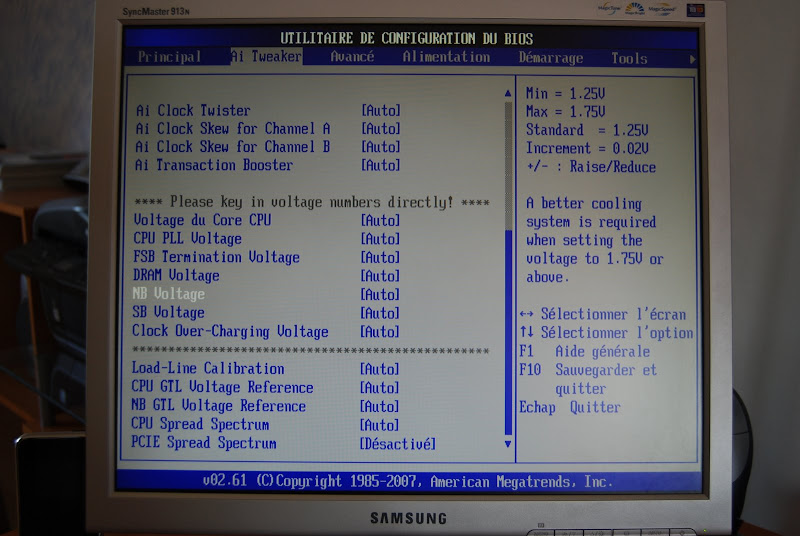

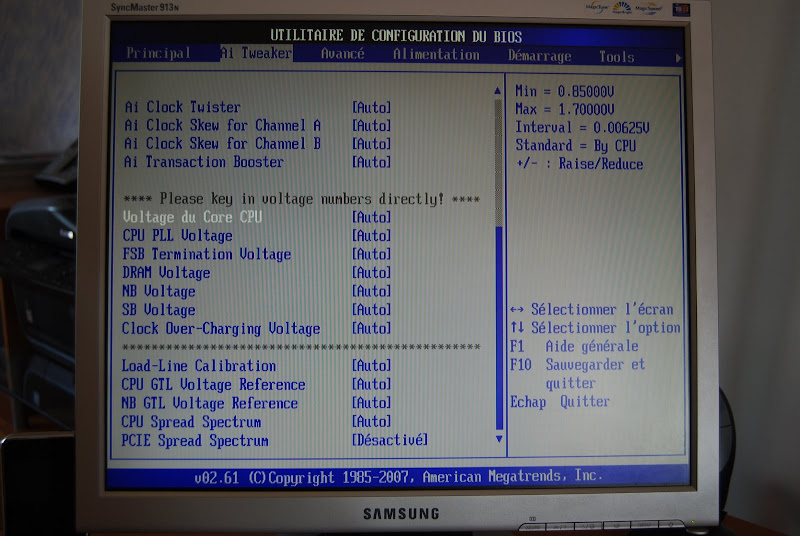

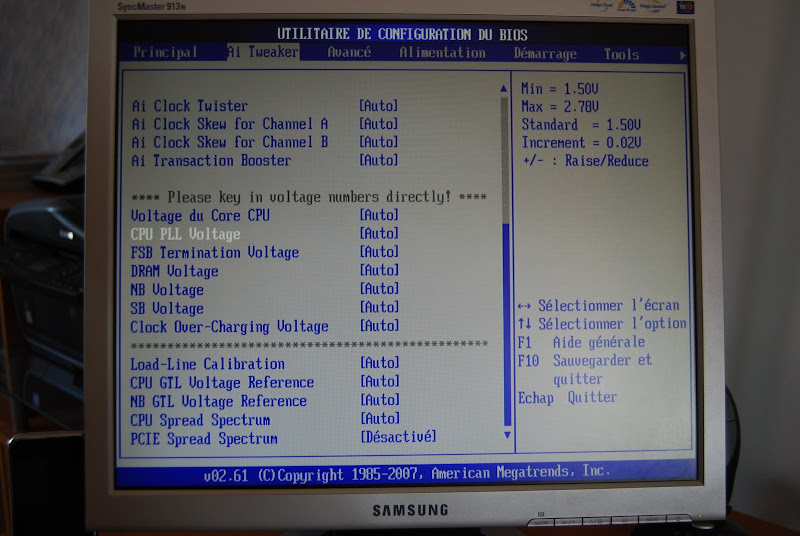

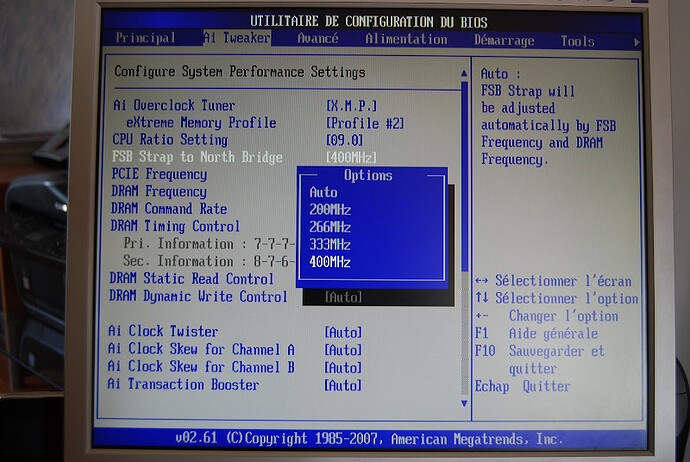

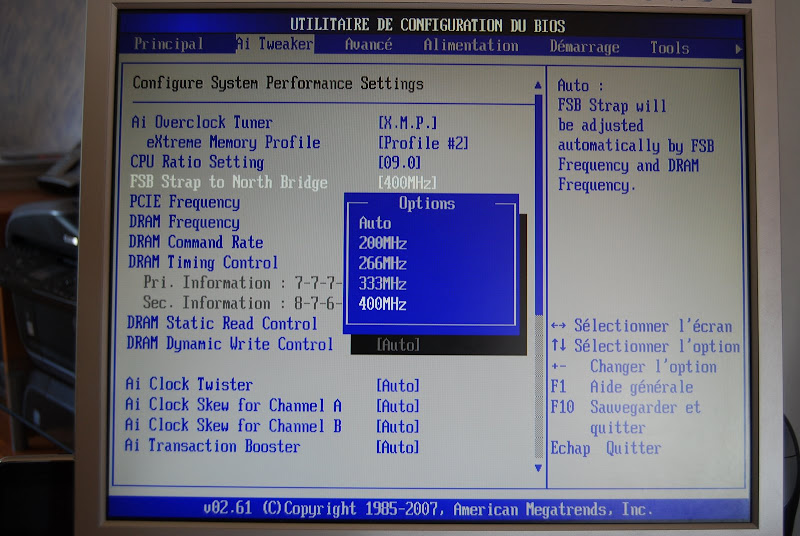

PHOTOS BIOS

http://lh5.ggpht.com/P5E3WSPRO/SCiFojDOEyI/AAAAAAAAAyc/V_zGaZPcSqg/187.JPG?imgmax=800
http://lh5.ggpht.com/P5E3WSPRO/SCiFpjDOEzI/AAAAAAAAAyk/_8PGr5KZ3O4/188.JPG?imgmax=800
http://lh4.ggpht.com/P5E3WSPRO/SCiFqTDOE0I/AAAAAAAAAys/OzmlZWiwLTI/189.JPG?imgmax=800
http://lh3.ggpht.com/P5E3WSPRO/SCiFrDDOE1I/AAAAAAAAAy0/AwGFXfeXufg/190.JPG?imgmax=800
http://lh3.ggpht.com/P5E3WSPRO/SCiFtDDOE4I/AAAAAAAAAzM/IOh-N7Telo0/193.JPG?imgmax=800
http://lh6.ggpht.com/P5E3WSPRO/SCiFtzDOE5I/AAAAAAAAAzU/vcHa_NI8XQI/194.JPG?imgmax=800
http://lh5.ggpht.com/P5E3WSPRO/SCiFujDOE6I/AAAAAAAAAzc/RiT40QrVfNs/195.JPG?imgmax=800
http://lh4.ggpht.com/P5E3WSPRO/SCiFvTDOE7I/AAAAAAAAAzk/0YLLPNt7A8s/196.JPG?imgmax=800
http://lh6.ggpht.com/P5E3WSPRO/SCiFvzDOE8I/AAAAAAAAAzs/sHLrFuG0pCA/197.JPG?imgmax=800

TESTS ET REVIEWS :

Paramétrage et configuration des BIOS

UNDER CONSTRUCTION

  • Bios 0803 : Dernier bios en date

  • BIOS 0124 (BIOS Pré-penryn) : Extrêmement véloce à SuperPI 1m, assez mauvais au SuperPI 32m et il semblerait y avoir peu de différence pour le reste des applications de bench).

DERNIERS DRIVERS/BIOS (Téléchargement) :

BIOS

Bios 0803 : Lien
Bios 0610 : Lien
Bios 0502 : Lien
Bios 0306 : Lien
Bios 0124 : Lien

DRIVERS

  • Les derniers pilotes pour le chipset northbridge. Compatible Windows XP, 2003 Server et Vista.: Lien

  • Dernière version de l’Intel Matrix Storage Manager géré par l’ICH9R. Compatible Windows XP, 2003 Server et Vista.) : Lien

  • Permet de réaliser une disquette de démarrage avec les drivers RAID de l’Intel Matrix Storage Manager géré par l’ICH9R. Nécessaire si vous voulez installer votre OS sur un raid. Compatible Windows XP, 2003 Server et Vista, versions 32 et 64 bits.: Lien

  • Chipset (LINUX Tout-en-un) : Lien

  • Pilotes SoundMAX pour Windows Vista 32 et 64 bits.: Lien

  • Pilotes SoundMAX ADI1988 pour Windows XP et 2003 Server 64 bits.: Lien

  • Pilotes SoundMAX ADI1988 pour Windows XP et 2003 Server 32 bits. : Lien

  • Pilotes SoundMAX AD1988B Blackhawk pour Windows Vista 32 et 64 bits.: Lien

  • Pilotes SoundMAX AD1988B Blackhawk pour Windows XP et 2003 Server 64 bits. : Lien

  • Pilotes SoundMAX AD1988B Blackhawk pour Windows XP et 2003 Server 32 bits. : Lien

  • Pilote pour le chip Marvell prenant en charge la gestion du P-ATA et de l’e-SATA. Compatible Windows XP, 2003 Server et Vista. : Lien

  • Pilotes pour le chip Marvell prenant en charge la gestion du réseau Gigabyte. Compatible Windows XP, 2003 Server et Vista. : Lien

  • ASUS AI Suite dans sa dernière version compatible Windows XP et Vista. : Lien

  • ASUS AI Suite dans sa dernière version compatible Windows 2000. Compatible aussi XP et Vista. : Lien

  • ASUS AI Suite dans sa dernière version compatible Windows 2003 server. Compatible aussi 2000, XP et Vista. : Lien

  • ASUS Probe II dans sa dernière version compatible Windows XP et Vista. : Lien

  • ASUS Probe II dans sa dernière version compatible Windows 2000 et 2003 server. Compatible aussi XP et Vista. : Lien

<!> INFORMATIONS IMPORTANTES <!>

  • Pc Probe + AI Suite: blue screen au démarrage, faut les désinstaller.

  • Problème de formatage (bsod)=> mettre les ports en Legacy dans le bios et non en raid comme par défaut

  • Grésillement dans les baffles chez certaines personnes.

  • OCZ XTC Cooler incompatible si carte graphique présente dans le premier slot.

  • Problème de flash sous windows lorsqu’on repasse vers un bios antérieur : Dans certains cas, le flash sous windows vers un bios antérieur peut poser problème et empêcher tout boot au redémarrage ! Il est conseillé de flasher sous DOS (plusieurs utilitaires possibles (EZ Flash - Kodakey…).

  • Pas de drivers disponible pour le raid sous Windows 2000 (impossible de booter dessus donc) - possibilité d’utiliser les ICH8R mais perte de performances.

INFORMATIONS BIOS

  • Les demi coefficients sont moins performants que les entiers.

  • Bios 0124: incompatibilité avec certaines barrettes mémoires (pc14400 c7 marque ??) (Monte le fsb automatiquement a 450) + incompatibilité avec les Xeon 45nm (à vérifier chez plusieurs utilisateurs).

  • Les bios 0124 et 0306 ne permettent pas les demi-coefficient.

  • Il semblerait que le bios 0306 puisse poser des problèmes de démarrage de la carte mère, il faut alors débrancher le câble de l’alimentation et le rebrancher. Des problèmes de détection de claviers USB ont aussi été mis en lumière sur ce bios.

  • Bios 0306 compatible avec les nVidia 9800GX2.

  • Le strap 333 pose des problèmes de boot sur le bios 0306 chez certaines personnes.

  • Strap 400 très mauvais sur tous les bios (sauf le 0502 chez certains), boot ou montée en fréquence impossible selon les cas.

  • Bios 0502 incompatible avec la 9800GX2

  • Le bios 0502 est excellent pour avoir un maximum de FSB.

  • Le bios 0502 peut poser des problèmes de montée en fréquence mémoire (si ces problèmes ne se présentent pas, le strap 400 est bon en dual et le 333 en single).

  • Plusieurs personnes ne parviennent pas à booter sur le strap 400 des bios 0306 et 0610 (en dehors de ce strap, le bios 0610 est bon), mais s’il fonctionne, il peut se montrer très bon !

QUESTIONS FREQUENTES :

Vmod CPU :

http://images0.hiboox.com/images/2208/7342bd0ccfbfaa73b0c483967fdd4b97.jpg

Les potards de 10K à 50K conviennent.

Liens vers benchs extrêmes CPU :

Liens vers benchs extrêmes 3D :

http://images0.hiboox.com/images/2208/f382e421ec487776001027494b9e0df7.jpg

OÙ ACHETER ?

Cdiscount
Technodiscount
Alapage
Topachat
Grosbill
Compumsa
Texinfo
PC-Look
LDLC
Reyzone
Edité le 13/09/2008 à 11:04

le panneau arriere est parfait :smiley:
excellente mobale, a voir :smiley: (meilleure que la maximus formula? [:shy] )

beau topic aussi :smiley:

Merci :slight_smile:

Si vous avez des questions, je suis là

Je peux aussi faire les tests entre la Maximus et la P5E3, j’ai les 2.

Ca ca pourrait être intéressant ! :wink:

:hello:

Petite question Barbybulle : Est ce que tu te sers du TPM avec ta carte ?

Je connaissais pas, je vais chercher pour savoir qu’elle est cette Prise TPM :slight_smile:

en.wikipedia.org…

Le Trusted Platform Module, donc non je m’en sert pas :slight_smile:

BOnsoir,

j’ai pas comprit :
“Pas de bouton on/off sur la carte mère”
Tu parles du bouton boitier on/off?

non d un petit switch direct sur la mobo

Oui voilà,

Enfaite sur les Maximus Formula, ou même sur toute la gamme ROG de chez Asus, il y a un petit bouton " on " et un autre " reset " sur le PCB, pas besoin de bouton pour les tests sans boitier :slight_smile:

et c’est plus pratique que de faire contact avec un tournevis :smiley:

C’est surtout moins Mac Gyver :smiley:

Petite mise à jour du TU

http://img366.imageshack.us/img366/2426/p45058mhzig1.jpg
http://img366.imageshack.us/img366/2426/p45058mhzig1.a41809594b.jpg

Valide CPU-Z @ 5058mhz > valid.x86-secret.com…

Avec un petit Ultra 120 :slight_smile:
Edité le 08/05/2008 à 14:11

WR Superpi 32M sur P5E3 WS : www.hwbot.org…

Nouvelles photos du bios :slight_smile:

Grosse mise à jour du topic :slight_smile: ( pas grand monde dit donc )

Petit up, personne n’a cette bonne carte mère ici ?

Mise à jour, Vmod cpu disponible
