Ma télé LG 42PC55 s'éteint au bout de 2 secondes

Image & Son Image et Son
1

Bonjour,

Ma télévision s’allume, grésille puis s’éteint au bout de deux secondes.

Pas le temps de voir une image s’afficher.

J’ai testé les 3 fusibles, ils sont bons

j’ai démonté la carte d’alimentation, pas de trace de brulure ni de soudure cratérisée

Si quelqu’un peut m’aider, par avance, merci

2

Salut,
Diagnostic chatgpt (très efficace j’ai déjà réparé 3 fois ma TCL)

Sur les plasmas LG de cette génération, “s’allume 1–2 s puis s’éteint” = mise en sécurité : l’alim démarre, détecte une surconsommation (ou une tension qui s’effondre) et coupe.

1) Vérifier les tensions de l’alim (avec multimètre)

Si tu as un multimètre, repère sur la carte d’alimentation les étiquettes Vs / Va (souvent imprimées sur la carte ou sur l’étiquette du panneau).

  • Au démarrage, tu dois voir Vs (souvent ~180–200 V) et Va (~55–70 V) monter.
  • Si Vs/Va montent puis s’écroulent juste avant l’arrêt : l’alim coupe car quelque chose tire trop.

:warning: Vs est dangereux (haute tension). Une main, pas de contact chassis, prudence extrême.

2) Isoler la panne : Y-SUS ou Z-SUS (très fréquent)

Le plus courant sur LG plasma : Y-SUS (parfois Z-SUS) en court-jus.

Méthode :

  • TV débranchée, décharge, puis déconnecter un des gros connecteurs allant de l’alim vers Y-SUS (ou Z-SUS) et retester.
  • Si en débranchant Y-SUS la TV ne se coupe plus / reste allumée (même sans image), c’est probablement Y-SUS (ou ses buffers).
  • Si pareil avec Z-SUS, suspect Z-SUS.

(Le but : voir si l’alim tient quand une carte “gourmande” est retirée.)

3) Test simple “court-circuit” hors tension

TV débranchée :

  • mesure en ohmmètre entre Vs et masse (ou entre les gros rails sur Y-SUS/Z-SUS et masse).
  • Si tu trouves une résistance très faible (quasi 0–5 ohms) sur une des cartes, c’est un indice de MOSFET/IGBT en court-circuit.

4) Même sans brûlure : condos à vérifier

Sur la carte d’alim, même sans trace, un condensateur peut être HS.

  • Si tu vois des condos légèrement bombés, ou si Vs/Va “pompe”, ça se tente (mais sur plasma LG, la cause #1 reste souvent Y/Z-SUS).

5) Le “grésillement”

Le grésillement peut être :

  • relais / bobines qui vibrent quand l’alim essaie de démarrer,
  • ou arc / surconsommation sur une carte sustain.

Questions utiles pour affiner

  • Est-ce que la LED veille clignote en code d’erreur ?
  • Le son “grésille” vient plutôt de l’alim (près de la prise) ou côté cartes sustain (grand radiateur) ?
  • As-tu les valeurs indiquées sur l’étiquette : Vs / Va ?

Si tu peux poster une photo nette de la carte alim + connecteurs marqués Vs/Va, et dire si en débranchant Y-SUS ou Z-SUS ça change le comportement, on peut cibler à 90%.

3

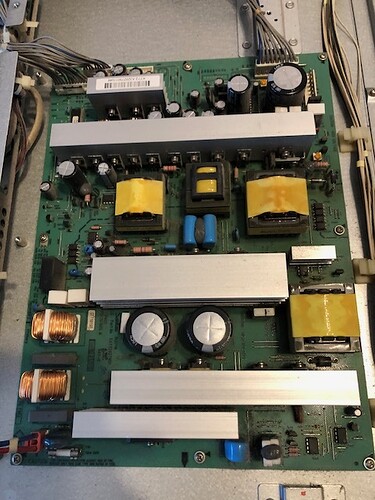

IMG_3565
IMG_3565480×640 104 KB

4

Ceci n’est pas une photo nette.
C’est une photo en basse résolution qui devient floue/pixelisée quand on zoom.
Prend une photo en haute résolution bien cadrée (sans flou) et poste-là.

PS : Les deux gros condos au centre en bas paraissent suspects (un peu gonflés), mais faudrait une photo avec rotation à 90° vers le bas pour les voir sur leur hauteur pour être sûr car ça peut être un reflet là.

Edit : et @fredmc a précisé de prendre aussi des photos plus rapprochées des connecteurs avec leur marquage (leur « nom »).

5

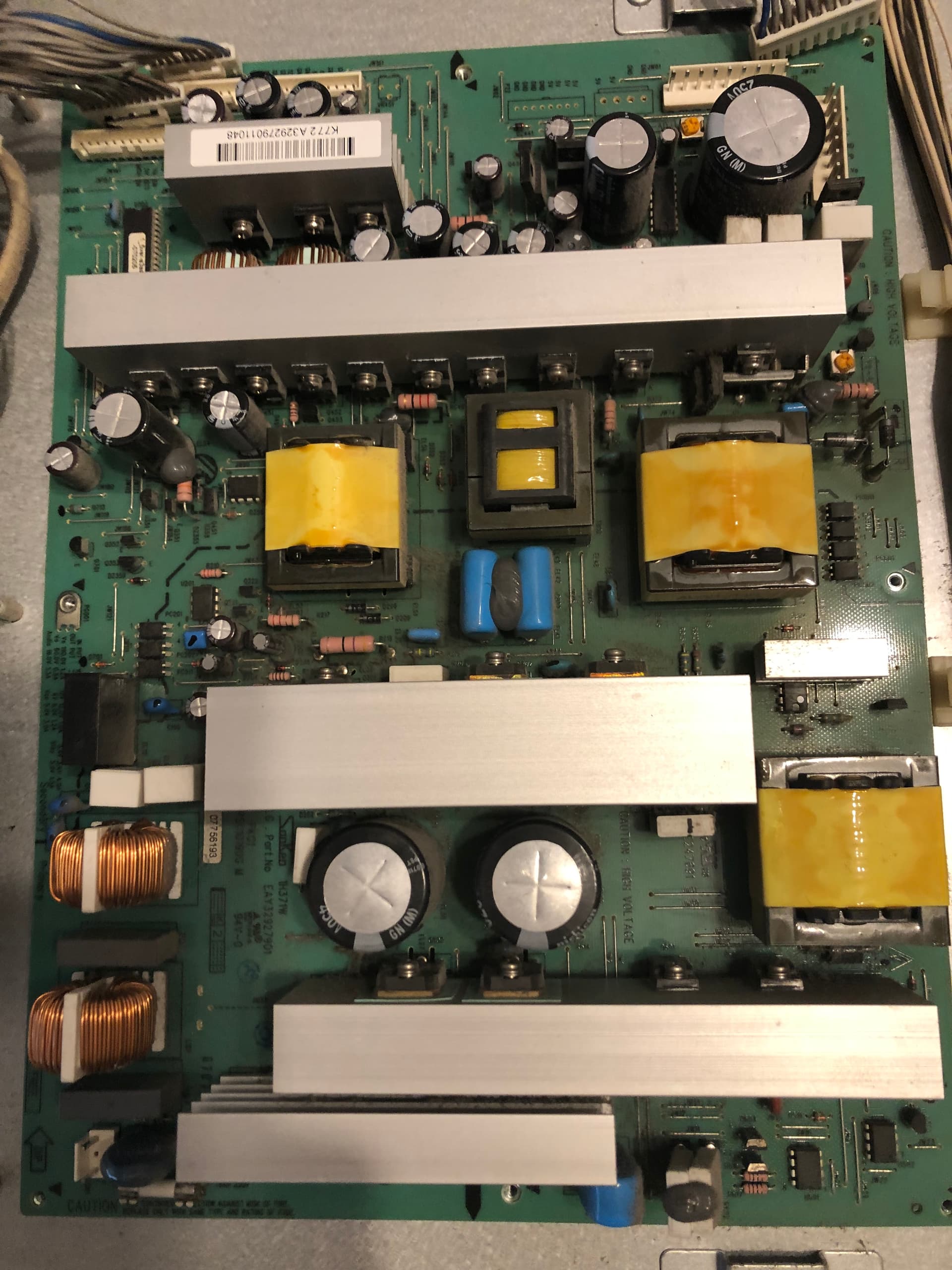

IMG_3578
IMG_35781920×2560 379 KB

Je ne peux pas avoir de meilleure qualité.
Les condo ne sont pas gonflés
Il n’y a aucun marquage sur les connecteurs
